کابل شبکه UTP Cat 6، کابل اترنت، برنامه کابل CAT6
می توان آن را در کابل کشی افقی، به عنوان بخشی از یک سیستم کابل کشی مخابراتی که از خروجی مخابراتی منطقه کار تا پچ پانل در اتاق توزیع گسترش می یابد، و در کابل کشی مسکونی که از خروجی مخابراتی کاربر تا پچ پنل امتداد می یابد، اعمال کرد.

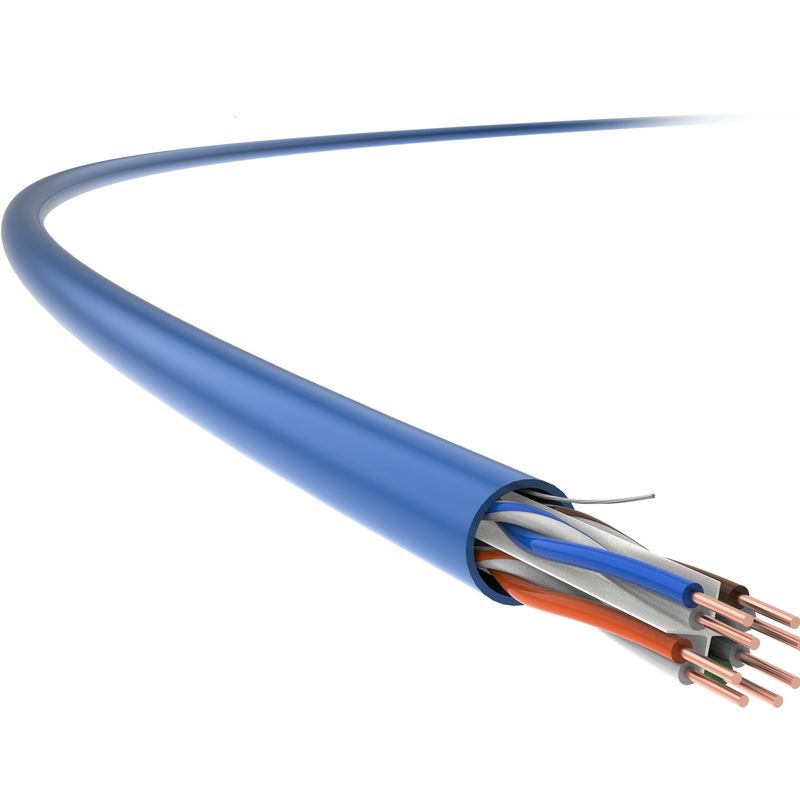

ویژگی های کابل TC CAT6 UTP
Cat6 Plus TC،23 AWG4 جفت، کابل داخلی بدون محافظ، از اسپلاین صلیب عالی استفاده می کند.در مقایسه با سایر کابلهای Cat6 بدون محافظ مارک TC، بهینهسازی شده است تا نشانگرهای فنی از جمله Attenuation و NEXT را که از پارامترهای تعیینشده در استانداردهای GB/T 18015.5 (IEC 61156-5) فراتر میرود و انتقال کابل با سرعت بالا و پایدار را تضمین کند.
استانداردهای کاربردی
TIA/EIA568-C.2
جزییات فنی
عملکرد انتقال | استاندارد | TC | |||||
فرکانس (MHz) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
تضعیف IL (dB/100M) | 3.2 | 10.5 | 14.7 | 20.5 | 28.5 | 32.9 | 41 |
تضعیف تقاطع پایان نزدیک (بعدی، دسی بل) | 86.7 | 70 | 67.3 | 67.7 | 55.9 | 59.8 | 55.2 |
NEXT Power و PS NEXT (dB) | 78 | 63.3 | 57.4 | 61.2 | 54.3 | 51.9 | 46.9 |
تضعیف متقابل دور انتهایی سطح برابر (ACR-F، dB) | 77 | 78.9 | 84.5 | 83.8 | 84.9 | 62.9 | 60 |
قدرت ACR-F و PS ACR-F (dB) | 72.8 | 62.8 | 72.4 | 70.9 | 69.7 | 62.3 | 58.9 |
ضرر برگشتی (RL, dB) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 26.3 | 22.5 |
مشخصات فیزیکی | |
اندازه هادی (مقدار اسمی) | 4×2×0.57 (AWG23) |
قطر بیرونی کابل (اسمی ارزش) |
6.2 میلی متر |
وزن (305 متر، با بسته، ارزش اسمی) |
14 کیلوگرم |
خواص الکتریکی | |
مقاومت DC (20℃) | 93.8Ω/کیلومتر |
ظرفیت زمین | ≦ 5.6 nF/100m (@1kHz) |
امپدانس مشخصه 100 مگاهرتز | 100Ω±15Ω |
ویژگی های مکانیکی | |
ظرفیت ضد اکستروژن | 1000 نیوتن / 10 سانتی متر |
ظرفیت ضد ضربه | ≥ 10 بار |
محدوده دمای نصب | -0℃ ~+40℃ |
محدوده دمای کاری | -20℃ ~+75℃ |
قابلیت اشتعال (PVC) | |
مقاومت در برابر شعله پی وی سی | GB/T 18380.12 (IEC 60332-1-2) |
رتبه بندی آتش CM | UL 1581 |
