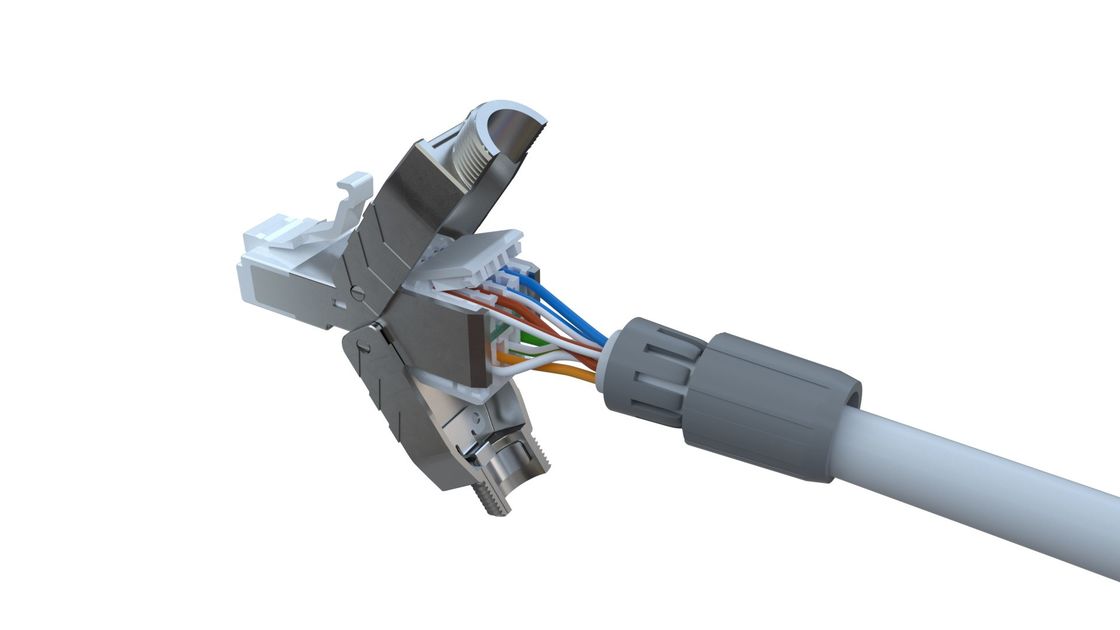

پلاگین MPTL Modular RJ45 ، پلاگین Modular Plug Link Plugged ، MPTL Plug ، MPTL Connector کاربرد محصول
سری Magic ، MPTL Modular RJ45 Plug انتقال سیگنال در کابل های مخابراتی مانند داده ، صدا ، صدا و تصاویر را فراهم می کند ، مخصوصاً برای ایستگاه های پایه 5G ، نقاط دسترسی Wi-Fi ، و همچنین اتصال مستقیم به اینترنت اشیاء (loT) و دستگاه های صنعتی اترنت.
این دارای یک طراحی مدولار است که از خاتمه میدان در کابل کشی افقی منطقه کار محافظت می کند و Modular Plug Terminated Link (MPTL) را همراه با پچ پنل ها و پچ کوردها در اتاق های مدیریت ایجاد می کند.آزمایش پیوندهای MPTL تحت ANSI-TIA568.2-D و IEC TR 11801-99xx (با نام موقت ، هنوز در حال ساخت است) نیاز به الزامات بسیار بالاتری نسبت به آزمایش سنتی "کانال" دارد.
پلاگین محافظ سری TC's Magic Cat6/Cat6a به طور کامل مطابقت دارد و حتی از استاندارد فوق و پیش نویس فراتر می رود. با پهنای باند تا 350 مگاهرتز (برای پلاگین Cat6) و 600 مگاهرتز (برای پلاگین Cat6a)، خاتمه یافته با محافظ Cat6/Cat6a/Cat7/Cat7a و کابلهای بدون محافظ Cat6/Cat6a ، از برنامه های استاندارد کلاس D/E/EA (برای پلاگین Cat6a) و همچنین برنامه های اترنت ، مانند 10G Base-T ، 5G Base- پشتیبانی می کند. T ، 2.5G Base-T ، 1G Base-T ، 1G Base-TX و 100 Base-T.همچنین از قابلیت Power Over Ethernet (POE+) تحت IEEE 802.3at پشتیبانی می کند.
مشخصات محصول
استانداردهای کاربردی
GB/T 18233 (ISO/IEC 11801) ؛GB 50311؛TIA/EIA568.2D
جزییات فنی
ویژگی های مکانیکی | |
اندازه | 55 میلی متر (طول ، بدون میله کششی) x 144 میلی متر (عرض) x 20 میلی متر (ارتفاع ، بدون کلید) |
وزن (20 عدد ، با بسته) | 480 گرم |
قابلیت استفاده از سیم جامد تک | 0.5 میلی متر (AWG24) ~ 0.65 میلی متر (AWG22) |
قابلیت خاتمه مکرر | ≥ 20 بار ، با همان سیم بزرگ AWG22 ، 23 ، 24 خاتمه یافته است |
قابلیت استفاده از Stranded Wire | AWG26/7 ، خاتمه مکرر برای یک بار |
قطر عایق مناسب | 0.7 میلی متر ~ 1.3 میلی متر (فوم 1.5 میلی متر) |
چرخه زندگی | ≥ 750 بار |
محدوده دمای ذخیره سازی | -40 ℃ 70+70 |
محدوده دمای نصب | -10 ℃ ~+60 ℃ |
محدوده دما | -20 ℃ ~+60 |
خواص الکتریکی | |
قدرت دی الکتریک | DC 1000V (AC 750V) ، بدون خرابی یا فلش به مدت 1 دقیقه |
عملکرد فرکانس بالا | استانداردهای تست پیوند MPTL تحت ANSI-TIA568.2-D و IEC TR 11801-99xx (با نام موقت ، هنوز در حال ساخت است) |
قدرت روی اترنت (POE) | قدرت بیشتر بر روی اترنت تحت IEEE 802.3at |
