جزئیات محصول
محل منبع: چین
نام تجاری: TC
شماره مدل: TC-DC
شرایط پرداخت و حمل و نقل
ضرر MPO: |
≤ 0.25dB |
جنس ژاکت: |
LSZH |
نوع کانکتور: |
مرد/زن |
شماره هسته: |
12/24 |
قطر بیرونی: |
3.0mm/1.8mm/1.6mm |
قطبیت: |
A/B/T |
رعایت استانداردها: |
GB/T 18233 (ISO/IEC 11801); GB/T 18233 (ISO/IEC 11801)؛ GB 50311; GB 50311;< |
نوع آسیاب MPO: |
UPC/APC |
ضرر MPO: |
≤ 0.25dB |
جنس ژاکت: |
LSZH |
نوع کانکتور: |
مرد/زن |
شماره هسته: |
12/24 |
قطر بیرونی: |
3.0mm/1.8mm/1.6mm |
قطبیت: |
A/B/T |
رعایت استانداردها: |
GB/T 18233 (ISO/IEC 11801); GB/T 18233 (ISO/IEC 11801)؛ GB 50311; GB 50311;< |
نوع آسیاب MPO: |
UPC/APC |

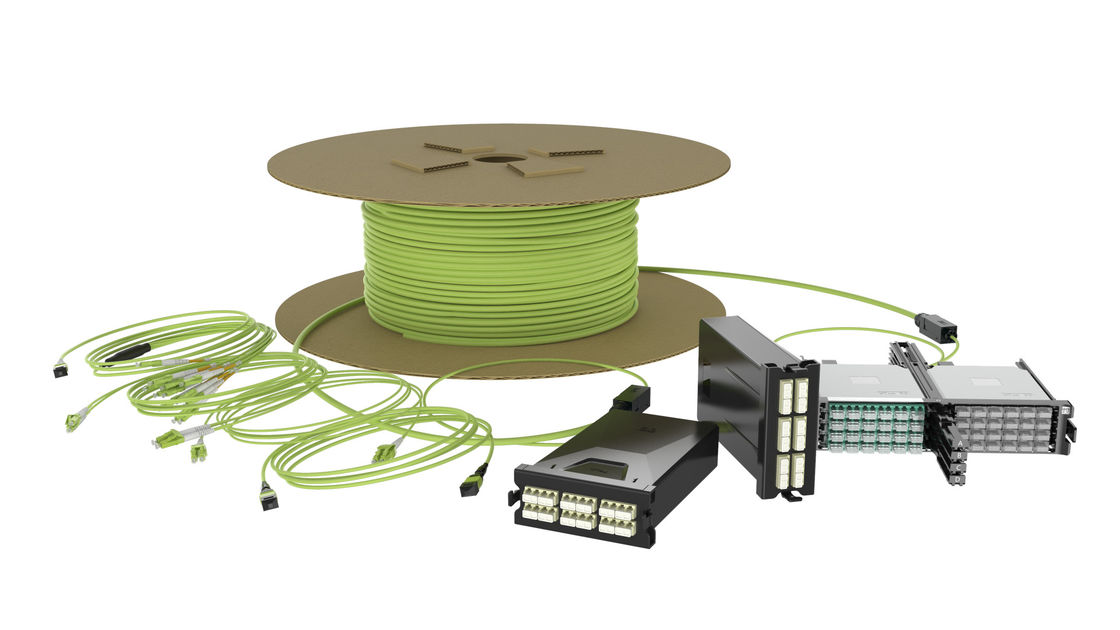

کابل MPO، کابل MTP، محصولات پیوند مرکز داده Ultra Low Loss، Ultra Low Loss، برنامه انتقال طولانی
ویژگی های محصول
استانداردهای کاربرد
GB/T 18233 (ISO/IEC 11801) ؛ GB 50311؛ TIA/EIA568-C.2
جزئیات فنی
| مشخصات | سیم های پیچ MPO | کابل های پیچ فانوت MPO-LC | سیم های پیچ LC-LC Fanout | ||||
| حالت تک | طول | L≤3m | L>3m | L≤3m | L>3m | L≤3m | L>3m |
| نوع کانکتور | MPO-MPO | MPO-MPO | MPO-LC | MPO-LC | LC-LC | LC-LC | |
| نوع خرد کردن (پیش) | MPO APC 8 ̊ | MPO APC 8 ̊ | MPO APC 8 ̊ | MPO APC 8 ̊ | LC PC0 | LC PC0 | |
| نوع خرد کردن (آخر) | MPO APC 8 ̊ | MPO APC 8 ̊ | LC PC0 | LC PC0 | LC PC0 | LC PC0 | |
| روش آزمایش | روش B | روش B | روش C | روش C | روش B | روش B | |
| ضایعات ورودی IL (معمولی) | ≤0.10dB | ️ | ≤0.12dB | ️ | ≤0.04dB | ️ | |
| ضایعات داخل (حداکثر) | ≤0.35dB | ≤0.35+0.0004×LdB | ≤0.35dB | ≤0.45+0.0004×LdB | ≤0.10dB | ≤0.15+0.0004×LdB | |
| خسارت بازده RL (دقیقه) | ≥60dB | ≥60dB | ️ | ️ | ≥50dB | ≥50dB | |
| روش اتصال | A/B/C | A/B/C | راست/مختلف | راست/مختلف | راست/مختلف | راست/مختلف | |
| چند حالت | طول | L≤3m | L>3m | L≤3m | L>3m | L≤3m | L>3m |
| نوع کانکتور | MPO-MPO | MPO-MPO | MPO-LC | MPO-LC | LC-LC | LC-LC | |
| نوع خرد کردن (پیش) | MPO PC 0 ̊ | MPO PC 0 ̊ | MPO PC 0 ̊ | MPO PC 0 ̊ | PC 0 ̊ | PC 0 ̊ | |
| نوع خرد کردن (آخر) | MPO PC 0 ̊ | MPO PC 0 ̊ | LC PC0 | LC PC0 | LC PC0 | LC PC0 | |
| روش آزمایش | روش B | روش B | روش C | روش C | روش B | روش B | |
| ضایعات ورودی IL (معمولی) | ≤0.08dB | ️ | ≤0.10dB | ️ | ≤0.06dB | ️ | |
| ضایعات داخل (حداکثر) | ≤0.2dB | ≤0.3+0.0035×LdB | ≤0.25dB | ≤0.40+0.0035×LdB | ≤0.10dB | ≤0.15+0.0035×LdB | |
| خسارت بازده RL (دقیقه) | ≥30dB | ≥30dB | ️ | ️ | ≥30dB | ≥30dB | |
| روش اتصال | A/B/C | A/B/C | راست/مختلف | راست/مختلف | راست/مختلف | راست/مختلف | |
| مشخصات | سیم های پیچ MPO | کابل های پیچ فانوت MPO-LC | سیم های پیچ LC-LC Fanout | ||||
| حالت تک | طول | L≤3m | L>3m | L≤3m | L>3m | L≤3m | L>3m |
| نوع کانکتور | MPO-MPO | MPO-MPO | MPO-LC | MPO-LC | LC-LC | LC-LC | |
| نوع خرد کردن (پیش) | MPO APC 8 ̊ | MPO APC 8 ̊ | MPO APC 8 ̊ | MPO APC 8 ̊ | LC PC0 | LC PC0 | |
| نوع خرد کردن (آخر) | MPO APC 8 ̊ | MPO APC 8 ̊ | LC PC0 | LC PC0 | LC PC0 | LC PC0 | |
| روش آزمایش | روش B | روش B | روش C | روش C | روش B | روش B | |
| ضایعات ورودی IL (معمولی) | ≤0.10dB | ️ | ≤0.12dB | ️ | ≤0.04dB | ️ | |
| ضایعات داخل (حداکثر) | ≤0.35dB | ≤0.35+0.0004×LdB | ≤0.35dB | ≤0.45+0.0004×LdB | ≤0.10dB | ≤0.15+0.0004×LdB | |
| خسارت بازده RL (دقیقه) | ≥60dB | ≥60dB | ️ | ️ | ≥50dB | ≥50dB | |
| روش اتصال | A/B/C | A/B/C | راست/مختلف | راست/مختلف | راست/مختلف | راست/مختلف | |
| چند حالت | طول | L≤3m | L>3m | L≤3m | L>3m | L≤3m | L>3m |
| نوع کانکتور | MPO-MPO | MPO-MPO | MPO-LC | MPO-LC | LC-LC | LC-LC | |
| نوع خرد کردن (پیش) | MPO PC 0 ̊ | MPO PC 0 ̊ | MPO PC 0 ̊ | MPO PC 0 ̊ | PC 0 ̊ | PC 0 ̊ | |
| نوع خرد کردن (آخر) | MPO PC 0 ̊ | MPO PC 0 ̊ | LC PC0 | LC PC0 | LC PC0 | LC PC0 | |
| روش آزمایش | روش B | روش B | روش C | روش C | روش B | روش B | |
| ضایعات ورودی IL (معمولی) | ≤0.08dB | ️ | ≤0.10dB | ️ | ≤0.06dB | ️ | |
| ضایعات داخل (حداکثر) | ≤0.2dB | ≤0.3+0.0035×LdB | ≤0.25dB | ≤0.40+0.0035×LdB | ≤0.10dB | ≤0.15+0.0035×LdB | |
| خسارت بازده RL (دقیقه) | ≥30dB | ≥30dB | ️ | ️ | ≥30dB | ≥30dB | |
| روش اتصال | A/B/C | A/B/C | راست/مختلف | راست/مختلف | راست/مختلف | راست/مختلف | |
| مشخصات |
HD96 کاسه |
1.6mm Ultra Thin Dulpex Patch Cord (برگه ی پیچ بندی از دلوپکس بسیار نازک) | ||
| حالت تک | طول | 0.42 | L≤3m | L>3m |
| نوع کانکتور | MPO-LC | LC-LC | LC-LC | |
| نوع خرد کردن (پیش) | MPO APC 8 ̊ | LC PC0 | LC PC0 | |
| نوع خرد کردن (آخر) | LC PC0 | LC PC0 | LC PC0 | |
| روش آزمایش | روش C | روش B | روش B | |
| ضایعات ورودی IL (معمولی) | ≤0.15dB | ≤0.04dB | ️ | |
| ضایعات داخل (حداکثر) | ≤0.35dB | ≤0.10dB | ≤0.15+0.0004×LdB | |
| خسارت بازده RL (دقیقه) | ️ | ≥50dB | ≥50dB | |
| روش اتصال | A/B/T | راست/مختلف | راست/مختلف | |
| چند حالت | طول | 0.42 | L≤3m | L>3m |
| نوع کانکتور | MPO-LC | LC-LC | LC-LC | |
| نوع خرد کردن (پیش) | MPO PC 0 ̊ | LC PC 0 ̊ | LC PC 0 ̊ | |
| نوع خرد کردن (آخر) | LC PC0 | LC PC 0 ̊ | LC PC 0 ̊ | |
| روش آزمایش | روش C | روش B | روش B | |
| ضایعات ورودی IL (معمولی) | ≤0.10dB | ≤0.04dB | ️ | |
| ضایعات داخل (حداکثر) | ≤0.25dB | ≤0.10dB | ≤0.15+0.0035×LdB | |
| خسارت بازده RL (دقیقه) | ️ | ≥30dB | ≥30dB | |
| روش اتصال | A/B/T | راست/مختلف | راست/مختلف | |
| مشخصات |
HD96 کاسه |
1.6mm Ultra Thin Dulpex Patch Cord (برگه ی پیچ بندی از دلوپکس بسیار نازک) | ||
| حالت تک | طول | 0.29 | L≤3m | L>3m |
| نوع کانکتور | MPO-LC | LC-LC | LC-LC | |
| نوع خرد کردن (پیش) | MPO APC 8 ̊ | LC PC0 | LC PC0 | |
| نوع خرد کردن (آخر) | LC PC0 | LC PC0 | LC PC0 | |
| روش آزمایش | روش C | روش B | روش B | |
| ضایعات ورودی IL (معمولی) | ≤0.15dB | ≤0.04dB | ️ | |
| ضایعات داخل (حداکثر) | ≤0.35dB | ≤0.10dB | ≤0.15+0.0004×LdB | |
| خسارت بازده RL (دقیقه) | ️ | ≥50dB | ≥50dB | |
| روش اتصال | A/B/T | راست/مختلف | راست/مختلف | |
| چند حالت | طول | 0.29 | L≤3m | L>3m |
| نوع کانکتور | MPO-LC | LC-LC | LC-LC | |
| نوع خرد کردن (پیش) | MPO PC 0 ̊ | LC PC 0 ̊ | LC PC 0 ̊ | |
| نوع خرد کردن (آخر) | LC PC0 | LC PC 0 ̊ | LC PC 0 ̊ | |
| روش آزمایش | روش C | روش B | روش B | |
| ضایعات ورودی IL (معمولی) | ≤0.10dB | ≤0.04dB | ️ | |
| ضایعات داخل (حداکثر) | ≤0.25dB | ≤0.10dB | ≤0.15+0.0035×LdB | |
| خسارت بازده RL (دقیقه) | ️ | ≥30dB | ≥30dB | |
| روش اتصال | A/B/T | راست/مختلف | راست/مختلف | |
