کابل شبکه Cat 8 ، کابل CAT8 ، کابل اترنت CAT8 کاربرد
Cat 8 ، آخرین نسل کابل شبکه دو محافظ (S/FTP) با 4 جفت ، از پهنای باند 2000 مگاهرتز پشتیبانی می کند و در 30 متر تا 40Gb/s می رسد، مخصوصاً برای اتصال سرورها ، سوئیچ ها ، پچ پنل ها و سایر دستگاه های موجود در مرکز داده.
سازگار با Cat 7/7A و Cat 6A ، Cat 8.1/8.2 پشتیبانی می کند 25G Base-T در بیش از 30 متر (به صورت آزمایشی) و 10G Base-T در 100 متر، در مکانهای با سرعت بالا و پهنای باند در خارج از مرکز داده اعمال می شود و در عین حال پشتیبانی می کند قدرت روی اترنت (POE/POE+).
امکانات

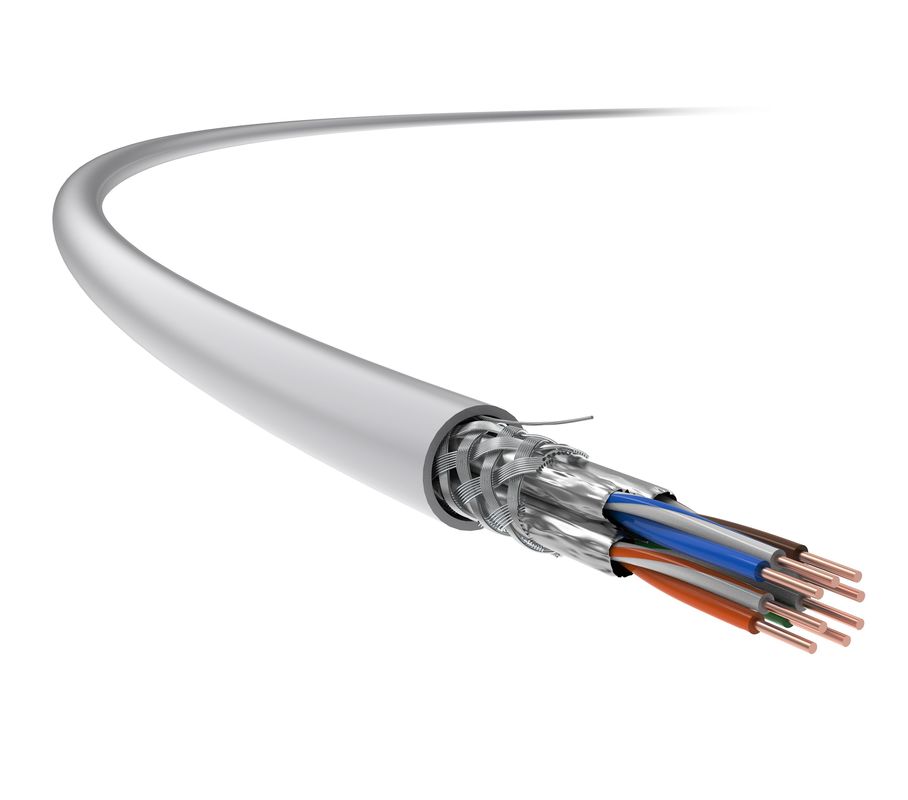

Cat 8.2 ، کابل محافظ S-FTP 8 هسته ای ، استفاده می کند جفت سپر و ساختار کلی سپر، با یک محافظ فویل آلومینیومی جداگانه برای هر جفت و یک محافظ بافته شده مش مش بافته شده.
این عملکرد Near End Crosstalk/Far End Crosstalk (NEXT/FEXT) و Alien Near End Crosstalk (ANEXT) را بهینه می کند ، بنابراین حداکثر فرکانس انتقال 2000 مگاهرتز را در پی دارد.
استانداردها
GB/T 18233 (ISO/IEC 11801) ؛GB 50311؛TIA/EIA568-C.2
جزییات فنی
عملکرد انتقال | گربه 8.2 | |||||
فرکانس (مگاهرتز) | 4 | 300 | 600 | 1000 | 1600 | 2000 |
تضعیف IL (dB/100M) | 3.7 | 10.7 | 15.1 | 17.9 | 22 | 28.5 |
Near End Crosstalk Attenuation (بعدی ، دسی بل) | 115 | 125.2 | 110.7 | 122.4 | 99.3 | 92.9 |
NEXT Power و PS NEXT (دسی بل) | 80 | 80 | 75.8 | 72.5 | 69.4 | 68 |
سطح برابر ضعیف شدن Crosstalk (ACR-F ، dB) | 75 | 50.8 | 44.7 | 40.3 | 36.2 | 34.6 |
ACR-F Power و PS ACR-F (dB) | 80 | 52.7 | 46.6 | 42.2 | 38.1 | 36.2 |
ضرر بازگشت (RL ، dB) | 23 | 18.9 | 16.8 | 15.2 | 13.8 | 13.1 |
نکات: مقادیر منعکس شده در جدول بالا معمولاً مطابق IEC 61156-9 اندازه گیری می شوند.
مشخصات فیزیکی | |
اندازه هادی (ارزش اسمی) | 4 × 2 × 0.60 (AWG23) |
قطر بیرونی کابل (اسمی مقدار) |
8.2 میلی متر |
وزن (305 متر ، با بسته ، ارزش اسمی) |
22 کیلوگرم |
خواص الکتریکی | |
مقاومت DC (20) |
70Ω/کیلومتر
|
ظرفیت زمین | 6 5.6 nF/100m (@1kHz) |
امپدانس مشخصه 100 مگاهرتز |
100Ω ± 35Ω
|
ضرر تبدیل عرضی (TCL) |
≥ 55dB-20 × lgf (100-2000 مگاهرتز)
|
تاخیر در کج شدن | 25 نانومتر/100 متر |
NVP |
74٪
|
قدرت روی اترنت (POE) | قدرت بیشتر بر روی اترنت تحت IEEE 802.3at |
ویژگی های مکانیکی | |
حداقل شعاع خمش (پویا) |
34 میلی متر
|
حداقل شعاع خمش (ثابت) |
68 میلی متر
|
حداکثر کشش نصب | 100N |
ظرفیت ضد اکستروژن | 1000N/10cm |
ظرفیت ضد ضربه | ≥ 10 بار |
محدوده دمای نصب | -0 ℃ ~+40 |
محدوده دمای کاری | -20 ℃ 75+75 ℃ |
قابلیت اشتعال پذیری (PVC) | |
مقاومت در برابر شعله PVC |
GB/T 18380.12 (IEC 60332-1-2)
|
رتبه آتش CM |
UL 1581/ UL 1666
|
اشتعال پذیری (LSZH) | |
مقاومت در برابر شعله (تک سیم) | GB/T 18380.12 (IEC 60332-1-2) |
مقاومت در برابر شعله (سیم های متراکم) | GB/T 18380.35 (IEC 60332-3-24) |
تراکم دود | GB/T 17651 (IEC 61034-1/-2) |
گاز هالوژن خطرناک | GB/T 17650.1/.2 (IEC 60754-1/-2) |
