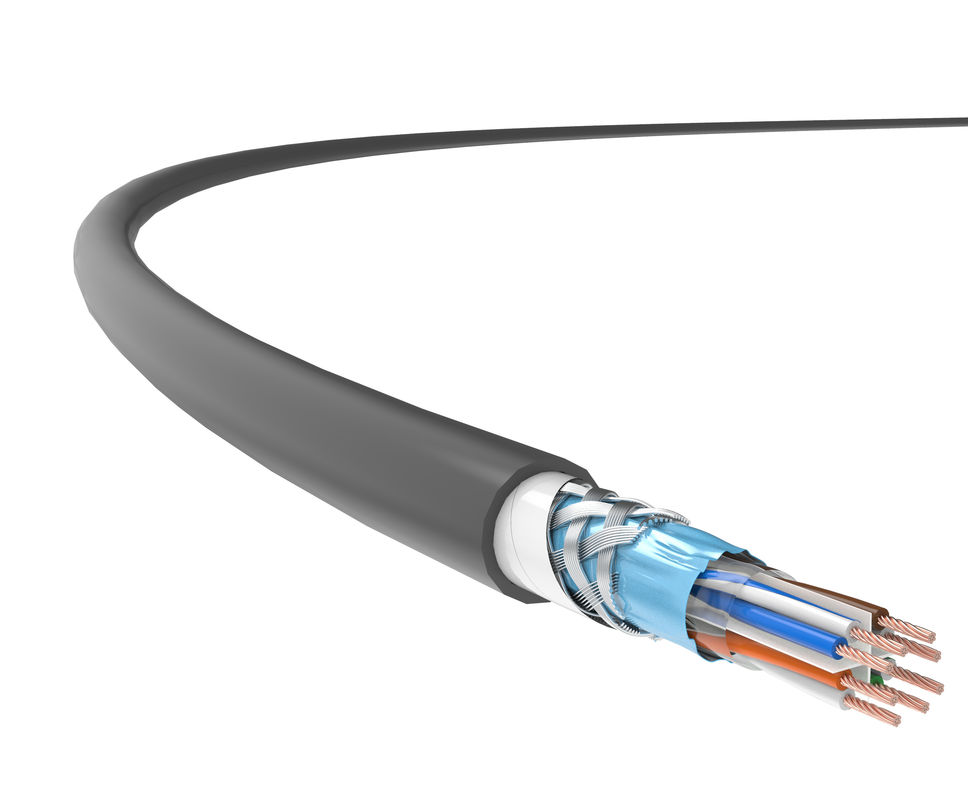

کابل Cat 6، کابل شبکه Cat 6، کابل اترنت Cat 6، برنامه کابل SFTP Cat 6
کابل هالوژن بدون دود کم دود متقاطع بسیار عالی استمقاومت در برابر شعله، همراه با مزایایظرفیت اضافه بار بالا، ampacity زیاد و مقاومت عایقطراحی شده برای استفاده در ساختمانهای بلند، هتلها، مراکز خرید، استادیومهای ورزشی، مراکز حملونقل، مکانهای تفریحی و سایر مکانهای شلوغ که قرار گرفتن در معرض آتش تنها میتواند منجر به تولید شود.بازدارنده شعله بالا، هالوژن صفر دود کم، گازهای غیر سمی و غیر خورنده.
ویژگی های محصول
ژاکت بازدارنده شعله LSZH دارای مزایای خاص استظرفیت اضافه بار بالا، مقاومت زیاد و مقاومت عایق، عمر طولانی، حفاظت از محیط زیست و امنیت، که تضمین می کند که هنگام قرار گرفتن در معرض آتش، فقط می تواند گازهای LSZH، غیر سمی و غیر خورنده تولید کند.
استانداردهای کاربردی
GB/T 18233 (ISO/IEC 11801)؛GB 50311;TIA/EIA568-C.2
جزییات فنی
عملکرد انتقال | گربه.6 | TC | |||||
فرکانس (MHz) | 4 | 20 | 62.5 | 100 | 200 | 250 | 350 |
تضعیف IL (dB/100M) | 3.4 | 9.5 | 13.5 | 17.2 | 24.8 | 28 | 31 |
تضعیف تقاطع پایان نزدیک (بعدی، دسی بل) | 94 | 92.4 | 90.5 | 87.9 | 78.8 | 74.9 | 62.4 |
NEXT Power و PS NEXT (dB) | 73.9 | 69.9 | 61.7 | 64.3 | 59.6 | 61 | 58.6 |
تضعیف متقابل دور انتهایی سطح برابر (ACR-F، dB) | 108.9 | 99.2 | 90.7 | 107.2 | 82.8 | 77.2 | 74.6 |
قدرت ACR-F و PS ACR-F (dB) | 94.4 | 91.2 | 87.9 | 90.5 | 77 | 73.8 | 70.5 |
ضرر برگشتی (RL, dB) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 27.8 | 25.3 |
نکات: مقادیر منعکس شده در جدول بالا معمولاً مطابق با IEC 61156-9 اندازه گیری می شوند.
مشخصات فیزیکی | |
اندازه هادی (مقدار اسمی) |
4×2× (7*0.2 میلیمتر) (AWG24)
|
قطر بیرونی کابل (اسمی ارزش) |
9.0 میلی متر
|
وزن (305 متر، با بسته، ارزش اسمی) |
22 کیلوگرم
|
خواص الکتریکی | |
مقاومت DC (20℃) |
93.8Ω/کیلومتر
|
ظرفیت زمین | ≦ 5.6 nF/100m (@1kHz) |
امپدانس مشخصه 100 مگاهرتز |
100Ω±30Ω
|
از دست دادن تبدیل عرضی (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
ویژگی های مکانیکی | |
ظرفیت ضد اکستروژن | 1000 نیوتن / 10 سانتی متر |
ظرفیت ضد ضربه | ≥ 10 بار |
محدوده دمای نصب | -0℃ ~+40℃ |
محدوده دمای کاری | -20℃ ~+75℃ |
قابلیت اشتعال (LSZH) | |
مقاومت در برابر شعله (تک سیم) | GB/T 18380.12 (IEC 60332-1-2) |
مقاومت در برابر شعله (سیم های دسته دار)
|
GB/T 18380.35 (IEC 60332-3-24)
|
تراکم دود | GB/T 17651 (IEC 61034-1/-2) |
گاز هالوژن خطرناک | GB/T 17650.1/.2 (IEC 60754-1/-2) |
