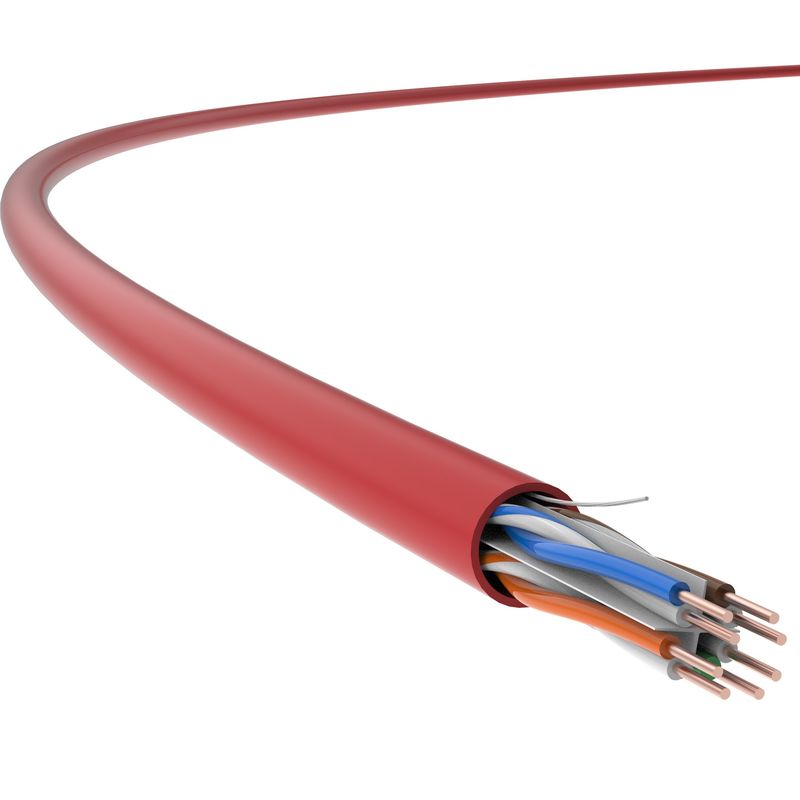

کابل UTP Cat 6، کابل ضد جونده، کابل Anti-Rat Cat 6، کابل مقاوم در برابر جوندگان، برنامه 24 AWG
سیستم کابل کشی بدون محافظ داخلی Cat 6 سری UTP-41 TC، مقاوم در برابر جوندگانفرکانس تست تا 350 مگاهرتز، بالاتر از سایر کابل های Cat 6 با استاندارد صنعتی 250 مگاهرتز.
در ضمن ساپورت میکنهآخرین برنامه های 5G Base-T و Power Over Ethernet (POE/POE+).
ویژگی های محصول
کابل TC's Cat 6، 24 AWG، 4 جفت، بدون محافظ برای فضای داخلیاسپلاین متقاطع،با ژاکت بیرونی در مواد مخصوص مقاوم در برابر جوندگان، بهینه سازی شده است تا شاخص های فنی، از جمله Attenuation و NEXT را که از پارامترهای مشخص شده در استانداردهای GB/T 18015.5 (IEC 61156-5) فراتر می رود، به شدت افزایش دهد.
به ویژه در برخی مفید استمناطقی با مشکل شدید موش، جایی که انتقال کابلی با سرعت بالا و پایدار مورد نیاز است.
استانداردهای کاربردی
GB/T 18233 (ISO/IEC 11801)؛GB 50311
جزییات فنی
عملکرد انتقال | گربه.6 | TC | |||||
فرکانس (MHz) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
تضعیف IL (dB/100M) | 3.2 | 9.5 | 13.7 | 17.5 | 23.1 | 27.9 | 31 |
تضعیف تقاطع پایان نزدیک (بعدی، دسی بل) | 94.7 | 63.2 | 67.3 | 62.7 | 63.9 | 55.8 | 48.2 |
NEXT Power و PS NEXT (dB) | 78 | 63.3 | 67.4 | 61.2 | 54.3 | 52.9 | 50.9 |
تضعیف متقاطع دور انتهایی سطح برابر (ACR-F، dB) | 77 | 78.9 | 84.5 | 83.8 | 84.9 | 70.5 | 60.9 |
قدرت ACR-F و PS ACR-F (dB) | 72.8 | 62.8 | 72.4 | 70.9 | 69.7 | 65.3 | 60.3 |
ضرر برگشتی (RL, dB) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 27.8 | 25.3 |
نکات: مقادیر منعکس شده در جدول بالا معمولاً مطابق با IEC 61156-9 اندازه گیری می شوند.
مشخصات فیزیکی | |
اندازه هادی (مقدار اسمی) |
4×2×0.53 (AWG24)
|
قطر بیرونی کابل (اسمی ارزش) |
6.0 میلی متر
|
وزن (305 متر، با بسته، ارزش اسمی) |
13 کیلوگرم
|
خواص الکتریکی | |
مقاومت DC (20℃) |
93.8Ω/کیلومتر
|
ظرفیت زمین | ≦ 5.6 nF/100m (@1kHz) |
امپدانس مشخصه 100 مگاهرتز |
100Ω±15Ω
|
ویژگی های مکانیکی | |
ظرفیت ضد اکستروژن | 1000 نیوتن / 10 سانتی متر |
ظرفیت ضد ضربه | ≥ 10 بار |
محدوده دمای نصب | -0℃ ~+40℃ |
محدوده دمای کاری | -20℃ ~+75℃ |
قابلیت اشتعال (جوندگانمقاومLSZH) | |
مقاومت در برابر شعله (تک سیم) | GB/T 18380.12 (IEC 60332-1-2) |
تراکم دود | GB/T 17651 (IEC 61034-1/-2) |
گاز هالوژن خطرناک | GB/T 17650.1/.2 (IEC 60754-1/-2) |
