برجسته
کابل شبکه داخلی فله LSZH
,کابل شبکه فله 22AWG
,کابل شبکه داخلی LSZH cat5e
-
تایپ کنیدCat 5e SF / UTP
-
ژاکتLSZH متصل به صلیب
-
کمربند پلی استرحیوان خانگی
-
عایقHDPE
-
مواد رسانا99.99٪ قبل از میلاد
-
هادی OD22 AWG
-
سیم را تخلیه کنیدنه
-
بند نافنه
-
محل منبعچین
-
نام تجاریTC
-
گواهیUL, RoSH, REACH, CE
-
شماره مدلSFTP-24-5E-4P
-
مقدار حداقل تعداد سفارش50 جعبه
-
قیمتNegotiable
-
جزئیات بسته بندیبسته بندی آماده دریا
-
شرایط پرداختWestern Union، T / T، L / C، MoneyGram

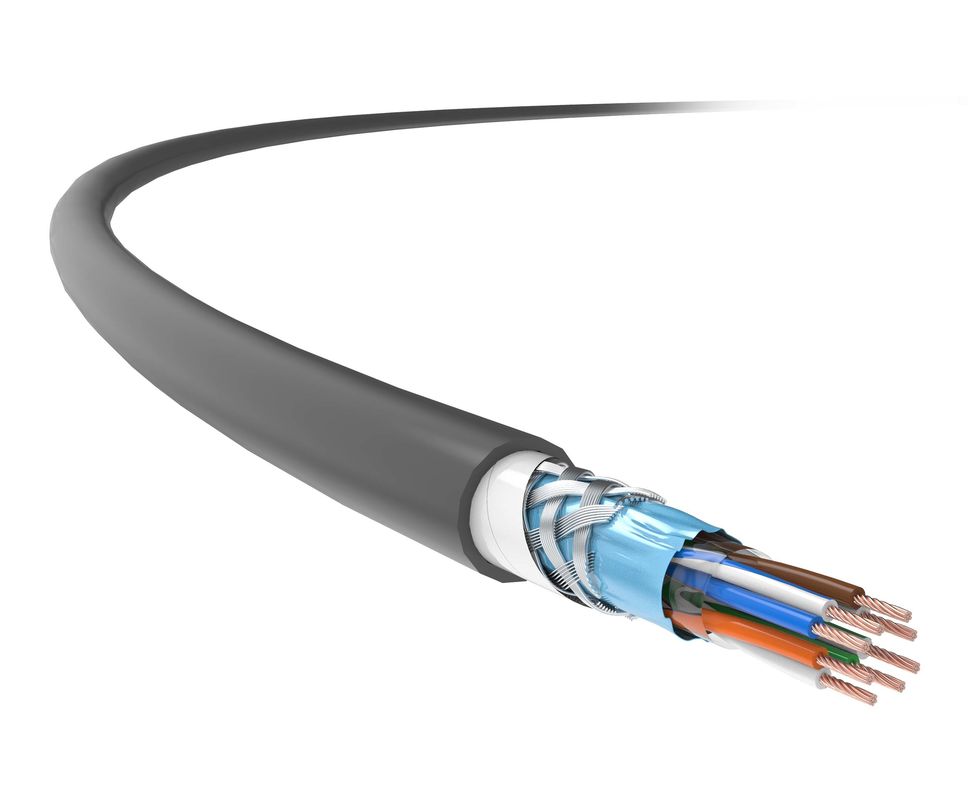

کابل شبکه SFTP CAT5E 22AWG Bare Copper Cross Linked ژاکت LSZH
کابل نرم Cat 5E ، کابل SFTP Cat 5E ، کابل شبکه Cat 5E ، برنامه AWG 22
کابل هالوژن صفر متصل و کم دود لذت می برد مقاومت در برابر شعله عالی، همراه با مزایای ظرفیت بارگذاری بالا ، ظرفیت زیاد و مقاومت عایق، طراحی شده برای استفاده در ساختمانهای بلند ، هتلها ، مراکز خرید ، استادیومهای ورزشی ، مراکز حمل و نقل ، مکانهای سرگرمی و سایر مکانهای شلوغ که در آنها قرار گرفتن در معرض آتش فقط می تواند ایجاد کند بازدارنده شعله زیاد ، دود کم صفر هالوژن ، گازهای غیر سمی و غیر خورنده.
این به ویژه برای مناسب است سیستم حمل و نقل ریلی روی سیستم PIS که در مورد استفاده از کابلهای متصل به هم بر اساس استانداردهای نسبی ملی باید اولویت اول را داشته باشد.
کابل هالوژن صفر و دود کم TC ، کابل محافظ شعله مقاوم در برابر آتش ، مطابق کامل با استانداردهای ملی مربوطه است.
مشخصات محصول
TC's Cat 5e، 22 AWG، dual shielded، cross-link، LSZH، retardant flame، indoor، 4-pair cable invests در فن آوری پیچ خورده جفت و گروه، تصویب می کند خط متقاطع ، توری مش مسی با چگالی بیش از 80، همچنین محافظ فویل آلومینیومی به طور کلی؛ در حالی که کابل 2 جفت در آن سرمایه گذاری می کند فن آوری ستاره چهار، با بافت توری مسی با چگالی بیش از 85.
ژاکت مخصوص مقاوم در برابر شعله LSZH دارای مزایای آن است ظرفیت اضافه بار بالا ، مقاومت زیاد در برابر عایق ، عمر طولانی ، حفاظت از محیط زیست و امنیت، که تضمین می کند وقتی در معرض آتش قرار گیرد ، فقط می تواند گازهای LSZH ، غیر سمی و غیر خورنده تولید کند.
در همین حال ، کابل پشتیبانی می کند قدرت روی اترنت (POE/POE+).
استانداردهای کاربردی
GB/T 18233 (ISO/IEC 11801) ؛GB 50311؛TIA/EIA568-C.2
جزییات فنی
| عملکرد انتقال | گربه 5E | TC | |||||
| فرکانس (مگاهرتز) | 4 | 10 | 20 | 31.25 | 62.5 | 100 | 150 |
| تضعیف IL (dB/100M) | 3.9 | 5.8 | 8.1 | 10.1 | 15.4 | 20 | 21.5 |
| Near End Crosstalk Attenuation (بعدی ، دسی بل) | 82.1 | 85 | 65 | 60 | 60 | 50 | 48 |
| NEXT Power و PS NEXT (دسی بل) | 80.3 | 82.4 | 62.9 | 58.3 | 57.9 | 49.3 | 46 |
| سطح برابر ضعیف شدن Crosstalk (ACR-F ، dB) | 81.6 | 80.9 | 75.6 | 65.6 | 63.7 | 59 | 55.8 |
| ACR-F Power و PS ACR-F (dB) | 79.8 | 78.1 | 72.6 | 66.7 | 58 | 53.6 | 50.9 |
| ضرر بازگشت (RL ، dB) | 31.2 | 32.9 | 38.8 | 33.7 | 23.8 | 26.2 | 24.9 |
نکات: مقادیر منعکس شده در جدول بالا معمولاً مطابق IEC 61156-9 اندازه گیری می شوند.
| مشخصات فیزیکی | |
| اندازه هادی (ارزش اسمی) |
4 × 2 × (19*0.16 میلی متر) (AWG22)
|
| قطر بیرونی کابل (اسمی مقدار) |
7.0 میلی متر
|
| وزن (305 متر ، با بسته ، ارزش اسمی) |
22 کیلوگرم
|
| خواص الکتریکی | |
| مقاومت DC (20) |
145Ω/کیلومتر
|
| ظرفیت زمین | 6 5.6 nF/100m (@1kHz) |
| امپدانس مشخصه 100 مگاهرتز |
100Ω ± 15Ω
|
| ضرر تبدیل عرضی (TCL) |
d 55dB (30-100 مگاهرتز)
|
| تاخیر در کج شدن | 45 نانومتر/100 متر |
| NVP |
65٪
|
| قدرت روی اترنت (POE) | قدرت بیشتر بر روی اترنت تحت IEEE 802.3at |
| ویژگی های مکانیکی | |
| حداقل شعاع خمش (پویا) |
28 میلی متر
|
| حداقل شعاع خمش (ثابت) |
56 میلی متر
|
| حداکثر کشش نصب |
100N
|
| ظرفیت ضد اکستروژن | 1000N/10cm |
| ظرفیت ضد ضربه | ≥ 10 بار |
| محدوده دمای نصب | -0 ℃ ~+40 |
| محدوده دمای کاری | -40 ℃ ~+80 ℃ |
| اشتعال پذیری (LSZH) | |
| مقاومت در برابر شعله (تک سیم) | GB/T 18380.12 (IEC 60332-1-2) |
|
مقاومت در برابر شعله (سیم های متراکم)
|
GB/T 18380.35 (IEC 60332-3-24)
|
| تراکم دود | GB/T 17651 (IEC 61034-1/-2) |
| گاز هالوژن خطرناک | GB/T 17650.1/.2 (IEC 60754-1/-2) |
