کابل Cat 6A ، کابل شبکه CAT 6A ، کابل اترنت CAT6A ، برنامه کابل تاکتیکی CAT6A
می توان آن را در محیط های سخت یا محیط های صنعتی داخلی که عملکرد کابل مانند سایش ، خوردگی ، مقاومت در برابر روغن/آب و هوا/ازن ، نیروی کشش ، درجه حرارت بالا و پایین خوب است ، استفاده کرد.
سری FTP-51 سری کابل تاکتیکی محافظ داخلی/خارجی Cat 6A دارای TC است فرکانس تست تا 600MHZ، بالاتر از سایر کابلهای Cat 6A با استاندارد صنعتی 500 مگاهرتز.
در ضمن ، پشتیبانی می کند برنامه های کاربردی 10G Base-T و Power Over Ethernet (POE/POE+).
مشخصات محصول

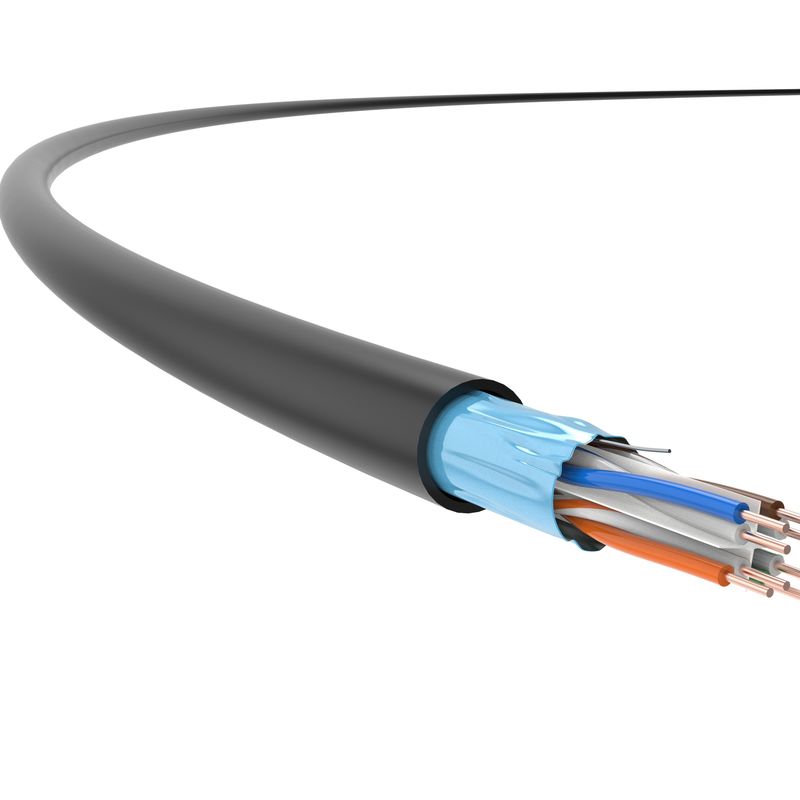

کابل تاکتیکی TC's Cat 6A ، 23 AWG ، 4 جفت محافظ استفاده می شود اسپلین متقاطع و محافظ فویل آلومینیومی به طور کلی، بهینه سازی شده تا شاخص های فنی از جمله Attenuation ، NEXT و ANEXT تا حد زیادی افزایش یابد.
بی نظیره ژاکت TPU انتقال داده های بسیار کارآمد حتی در معرض میدان ، محیط صنعتی و دیگر محیط های سخت را تضمین می کند.
عملکرد آن از همه پارامترهای مشخص شده در استانداردهای GB/T 18015.5 (IEC 61156-5) فراتر می رود.و کابل به ویژه در برخی از محیطهای سخت الکترومغناطیسی که به انتقال سریع و پایدار کابل نیاز است مفید است.
در عین حال ، بر اساس الزامات کابل کشی ساختار یافته در ساختمانهای جدید عمل می کند.
استانداردهای کاربردی
GB/T 18233 (ISO/IEC 11801) ؛GB 50311؛TIA/EIA568-C.2
جزییات فنی
عملکرد انتقال | گربه 6A | TC | |||||
فرکانس (مگاهرتز) | 4 | 31.25 | 62.5 | 100 | 300 | 500 | 600 |
تضعیف IL (dB/100M) | 3.5 | 10.1 | 14.4 | 18.2 | 28 | 35.4 | 41.4 |
Near End Crosstalk Attenuation (بعدی ، دسی بل) | 100.1 | 88.7 | 83 | 80.1 | 70.4 | 59.6 | 58.6 |
NEXT Power و PS NEXT (دسی بل) | 90.4 | 87.1 | 80.4 | 78.6 | 68.9 | 57.8 | 56.2 |
سطح برابر ضعیف شدن Crosstalk (ACR-F ، dB) | 95.8 | 91.5 | 87 | 84.1 | 76.4 | 71.6 | 72.6 |
ACR-F Power و PS ACR-F (dB) | 91.4 | 88.1 | 85.4 | 86.3 | 76.9 | 69.1 | 67.9 |
ضرر بازگشت (RL ، dB) | 40.9 | 41.3 | 37.9 | 35 | 30.7 | 22.7 | 19.7 |
نکات: مقادیر منعکس شده در جدول بالا معمولاً مطابق IEC 61156-9 اندازه گیری می شوند.
مشخصات فیزیکی | |
اندازه هادی (ارزش اسمی) |
4 × 2 × 0.57 (AWG23)
|
قطر بیرونی کابل (اسمی مقدار) |
8.0 میلی متر
|
وزن (305 متر ، با بسته ، ارزش اسمی) |
21 کیلوگرم
|
خواص الکتریکی | |
مقاومت DC (20) |
93.8Ω/کیلومتر
|
ظرفیت زمین | 6 5.6 nF/100m (@1kHz) |
امپدانس مشخصه 100 مگاهرتز |
100Ω ± 15Ω
|
ضرر تبدیل عرضی (TCL) |
≥ 55dB-20 × lgf (100-2000 مگاهرتز)
|
تاخیر در کج شدن | 25 نانومتر/100 متر |
NVP |
69٪
|
قدرت روی اترنت (POE) | قدرت بیشتر بر روی اترنت تحت IEEE 802.3at |
ویژگی های مکانیکی | |
حداقل شعاع خمش (پویا) |
32 میلی متر
|
حداقل شعاع خمش (ثابت) |
64 میلی متر
|
حداکثر کشش نصب |
150N
|
ظرفیت ضد اکستروژن | 1000N/10cm |
ظرفیت ضد ضربه | ≥ 10 بار |
محدوده دمای نصب | -0 ℃ ~+40 |
محدوده دمای کاری | -20 ℃ 75+75 ℃ |
اشتعال پذیری (TPU) | |
مقاومت در برابر شعله TPU |
GB/T 18380.12 (IEC 60332-1-2)
|
