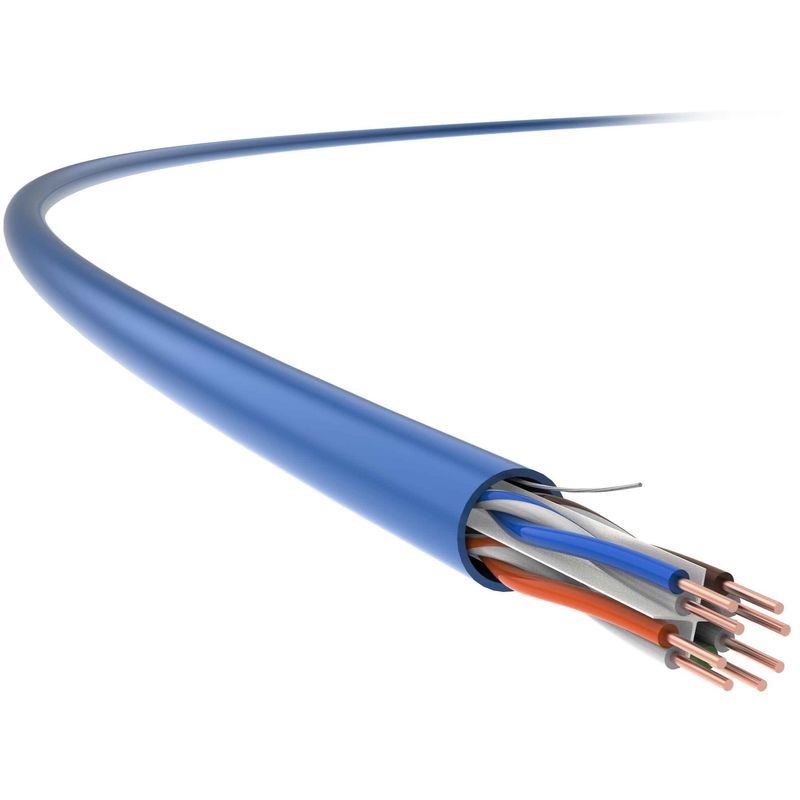

کابل UTP Cat 5e ، کابل شبکه Cat 5e ، برنامه کابل اترنت Cat 5e
می توان آن را در کابل کشی افقی ، به عنوان بخشی از سیستم کابل کشی مخابراتی که از خروجی مخابرات منطقه کار تا پچ پنل ها در اتاق توزیع ، و در کابل کشی مسکونی که از خروجی مخابرات کاربر تا پچ پنل امتداد دارد ، استفاده کرد.
سری کابل کشی بدون سرپوش Cat 5e سری UTP-11/21 TC دارد فرکانس تست تا 150MHZ، بالاتر از سایر کابلهای Cat 5e با استاندارد صنعتی 100 مگاهرتز.
در ضمن ، پشتیبانی می کند آخرین برنامه های 2.5G Base-T و Power Over Ethernet (POE/POE+).
مشخصات محصول
کابل داخلی TC's Cat 5e ، 24 AWG ، 4 جفت ، بدون محافظ و بهینه سازی شده است تا شاخصهای فنی ، از جمله Attenuation و NEXT ، که از پارامترهای مشخص شده در GB/T 18015.5 (IEC 61156-5) فراتر رفته و سرعت و انتقال کابل پایدار
در عین حال ، بر اساس الزامات پروژه های نوسازی و کابل کشی ساختار یافته در ساختمان های جدید عمل می کند.
استانداردهای کاربردی
GB/T 18233 (ISO/IEC 11801) ؛GB 50311؛TIA/EIA568-C.2
جزییات فنی
عملکرد انتقال | گربه 5E | TC | |||||
فرکانس (مگاهرتز) | 4 | 10 | 31.25 | 62.5 | 75 | 100 | 150 |
تضعیف IL (dB/100M) | 3.8 | 6.1 | 11 | 15.8 | 17.9 | 20 | 23.6 |
Near End Crosstalk Attenuation (بعدی ، دسی بل) | 80 | 77 | 61.1 | 58.2 | 62 | 66.3 | 47.7 |
NEXT Power و PS NEXT (دسی بل) | 68.8 | 60.3 | 52.9 | 50.5 | 46.9 | 41.9 | 40.1 |
سطح برابر ضعیف شدن Crosstalk (ACR-F ، dB) | 82.2 | 72.7 | 76.3 | 75.7 | 69.6 | 71.3 | 68.7 |
ACR-F Power و PS ACR-F (dB) | 68.7 | 64.2 | 69.5 | 69.2 | 66.5 | 61 | 56.3 |
ضرر بازگشت (RL ، dB) | 46 | 66.6 | 37.5 | 41.5 | 36.9 | 32.2 | 28.9 |
نکات: مقادیر منعکس شده در جدول بالا معمولاً مطابق IEC 61156-9 اندازه گیری می شوند.
مشخصات فیزیکی | |
اندازه هادی (ارزش اسمی) |
4 × 2 × 0.51 (AWG24)
|
قطر بیرونی کابل (اسمی مقدار) |
5.3 میلی متر
|
وزن (305 متر ، با بسته ، ارزش اسمی) |
10 کیلوگرم
|
خواص الکتریکی | |
مقاومت DC (20) |
95Ω/کیلومتر
|
ظرفیت زمین | 6 5.6 nF/100m (@1kHz) |
امپدانس مشخصه 100 مگاهرتز |
100Ω ± 15Ω
|
ضرر تبدیل عرضی (TCL) |
d 55dB (30-100 مگاهرتز)
|
تاخیر در کج شدن | 25 نانومتر/100 متر |
NVP |
69٪
|
قدرت روی اترنت (POE) | قدرت بیشتر بر روی اترنت تحت IEEE 802.3at |
ویژگی های مکانیکی | |
حداقل شعاع خمش (پویا) |
20 میلی متر
|
حداقل شعاع خمش (ثابت) |
40 میلی متر
|
حداکثر کشش نصب |
100N
|
ظرفیت ضد اکستروژن | 1000N/10cm |
ظرفیت ضد ضربه | ≥ 10 بار |
محدوده دمای نصب | -0 ℃ ~+40 |
محدوده دمای کاری |
-20 ℃ 75+75 ℃
|
قابلیت اشتعال پذیری (PVC) | |
مقاومت در برابر شعله PVC | GB/T 18380.12 (IEC 60332-1-2) |
رتبه آتش CM/CMR | UL 1581 |
اشتعال پذیری (LSZH) | |
مقاومت در برابر شعله (تک سیم) | GB/T 18380.12 (IEC 60332-1-2) |
تراکم دود | GB/T 17651 (IEC 61034-1/-2) |
گاز هالوژن خطرناک | GB/T 17650.1/.2 (IEC 60754-1/-2) |
