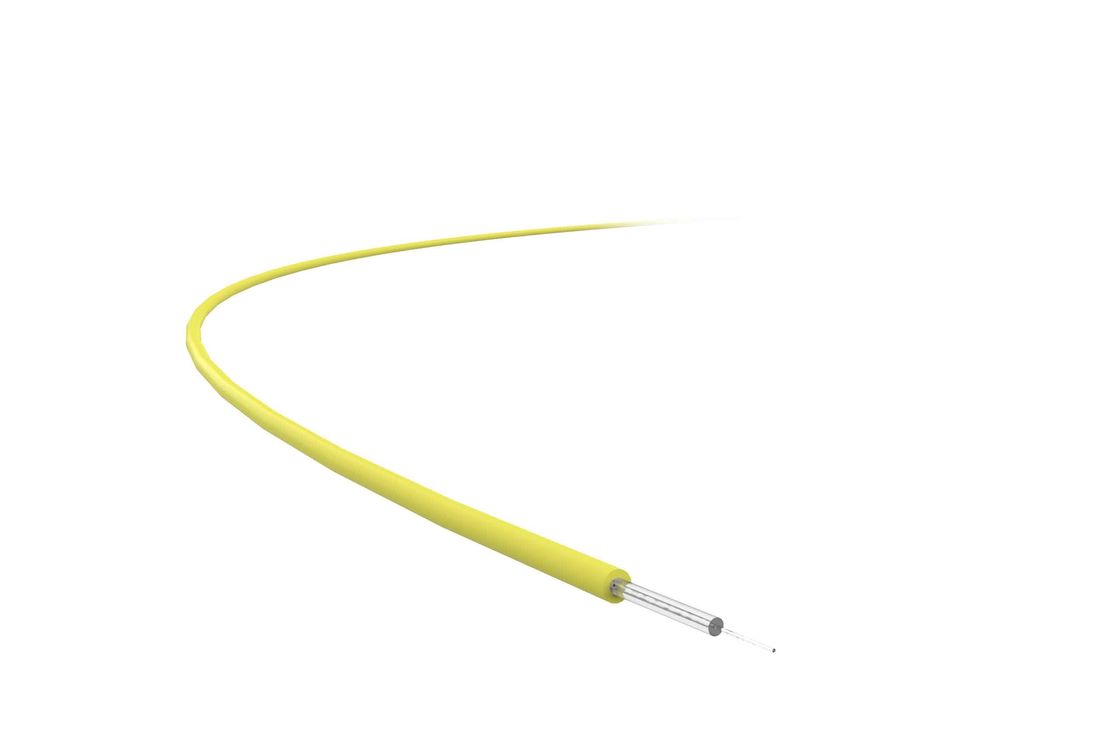

G657A1 Single Mode Fiber Cable 1260 Nm Single Mode Fiber Patch Cable

کابل فیبر تک حالته G657A1 1260 نیوتون متر تک فیبر پچ کابل

محصولات - کابل فیبر نوری
  • برجسته

    کابل فیبر یک حالته 10 میلی متری

    ,

    کابل فیبر یک حالته 1260 نانومتر

    ,

    کابل پچ فیبر یک حالته 10 میلی متری

  • Mini. مینی Bend Radius خم شعاع
    10MM
  • طول موج
    1260 تا 1625 نانومتر
  • Single Fiber Max. حداکثر فیبر تک Value مقدار
    0.2 اسب بخار/کیلومتر
  • پراکندگی صفر طول موج
    1300-1322 نانومتر
  • قطر روکش
    125 ± 0.7 میکرومتر
  • قطر پوشش
    245 ± 5 میکرومتر
  • پوشش غیر مدور بودن
    .03.0
  • درجه تار
    ≥4 متر
  • محل منبع
    چین
  • نام تجاری
    TC

کابل فیبر تک حالته G657A1 1260 نیوتون متر تک فیبر پچ کابل

  • G657A1 Single Mode Fiber Cable 1260 Nm Single Mode Fiber Patch Cable
دریافت قیمت اکنون تماس بگیرید

کاربرد محصول



فیبر تک حالته بدون حساسیت برای شبکه دسترسی دارای تمام ویژگی هایی است که یکی از قابلیت های بدون پراکندگی دارد و حتی از عملکرد خم شدن عالی تری برخوردار است در طول موج انتقال 1260nm-1625nm.در شرایطی که خم شدن طول موج طولانی مورد نیاز است ،شعاع خمش را می توان به 10 میلی متر کاهش داد.



فیبر برای ساختارهای مختلف کابل های فیبر نوری ، به ویژه برای کابل بافر محکم و کابل قطره ، کاربرد دارد. ایده آل برای فیبر به خانه (FTTH) و فیبر به ساختمان (FTTB).




مشخصات محصول



فیبر تک حالته غیر حساس را برای شبکه دسترسی خم کنید بیش از پارامترهای تعیین شده در استاندارد ITU-T توصیه G.652.D/G.657.A و IEC60973-2-50 B1.3.در آن سرمایه گذاری می کندفناوری VAD که منجر به مشخصات ضریب شکست پایدار الیاف تک حالته ، اندازه هندسی دقیق و عملکرد خمشی بسیار خوب می شود.



فیبر تک حالته جذب آب را در حدود 1383 نانومتر به طور کامل حذف کرده است و طول موجهای انتقال را از 1260 نانومتر به 1625 نانومتر افزایش می دهد.؛عملکرد خمش برتر آن می تواند نیازهای ویژه در شعاع خمش را برآورده کند.مطابق با استانداردهای G.652.D با الیاف موجود سازگار است.اندازه هندسی دقیق آن ضایعات کم و اتصال قوی را تضمین می کند.علاوه بر این ، PMD آن کمک زیادی به انتقال سرعت زیاد داده ها از راه دور و متوسط ​​می کند.





جزییات فنی



ویژگی های مکانیکی شرایط واحد مقدار
تست تنش   ٪ .0 1.02
  N .19.1
  Gpa .0.704
نیروی نوار پوشش اوج ارزش
مقدار متوسط ​​معمولی		 N
N		 1.3-8.9
1.9
استحکام کششی احتمال Weibull 50
احتمال Weibull 15		 Mpa
Mpa		 4000 پوند
503050
پارامتر خستگی پویا (Nd)     ≥20





ضرر ماکروبند شرایط واحد مقدار
10 دایره Φ30 میلی متر 1550 نانومتر dB .20.25
10 دایره Φ30 میلی متر 1625 نانومتر dB .01.0
10 دایره Φ20 میلی متر 1550 نانومتر dB 0.75 ≥
10 دایره Φ20 میلی متر 1625 dB 1.5 ≥





ویژگی های نوری شرایط واحد مقدار
تضعیفی 1310nm دسی بل / کیلومتر 0.36 ≤
1550 نانومتر دسی بل / کیلومتر .20.22
1383 نانومتر دسی بل / کیلومتر .0.35
1310-1625 نانومتر دسی بل / کیلومتر 0.36 ≤
طول موج پراکندگی صفر   نانومتر 1300-1322
شیب پراکندگی صفر   ps/(نانومتر · کیلومتر) .00.091
ارزش معمولی شیب پراکندگی صفر   ps/(نانومتر · کیلومتر) 0.086





پراکندگی حالت قطبش (PMD) شرایط واحد مقدار
حداکثر فیبر تکمقدار   PS/√km 0.2
ارزش پیوند PMD (M = 20 ، Q = 0.01))   PS/√km 0.1
ارزش معمولی   PS/√km 0.04
طول موج قطع λ   نانومتر 601260
طول موج قطع λc   نانومتر 1150 تا 1330
قطر میدان حالت (MFD) 1310nm میکرومتر 8.7 ± 0.4
1550 نانومتر میکرومتر 0.5 ± 9.8
ضریب شکست موثر 1310nm   1.4672
1550 نانومتر   1.4683
ناپیوستگی تضعیف 1310nm dB 03.03 ≤
1550 نانومتر dB 03.03 ≤





خواص هندسی شرایط واحد مقدار
قطر روکش   میکرومتر 125 ± 0.7
غیر مدور بودن روکش   ٪ ≤.8
انحراف متمرکز هسته/روکش   میکرومتر 0.5 ≤
قطر پوشش   میکرومتر 5 24 245
روکش/انحراف تمرکز پوشش   میکرومتر 12
پوشش غیر مدور بودن   ٪ 3.0 پوند
درجه تار   متر ≥4





ویژگی های محیط شرایط واحد مقدار
کاهش اضافی چرخه دما －60 تا 85 ＋ دسی بل / کیلومتر 05.05
کاهش اضافی پیری رطوبت حرارتی 85 ℃ ، RH85، ، 30 روز دسی بل / کیلومتر 05.05
کاهش اضافی پیری غوطه وری 23 ℃ ، 30 روز دسی بل / کیلومتر 05.05
تضعیف اضافی پیری حرارتی خشک 85 85 ، 30 روز دسی بل / کیلومتر 05.05
