کابل فیبر نوری IEC 60793
,کابل فیبر نوری Stranded Loose
,کابل پچ فیبر نوری زنجیره ای Stranded
-
کاربرددر فضای باز
-
نوع فیبرSinglemode / Multimode
-
شماره فیبرسفارشی
-
ضخامت ژاکت1.50 پوند
-
ضخامت لوله سست0.28 پوند
-
استانداردهاYD/T 901; YD / T 901 ؛ IEC 60793; IEC 60793 ؛ ISO/IEC11801 ISO
-
کمربند فولادی0.20 ± 0.01
-
شعاع خم ، میلی مترStatic: 10D; استاتیک: 10D Dynamic: 20D پویا: 20D
-
محل منبعچین
-
نام تجاریTC
-
گواهیUL, RoSH, REACH, CE
-
شماره مدلGYTS

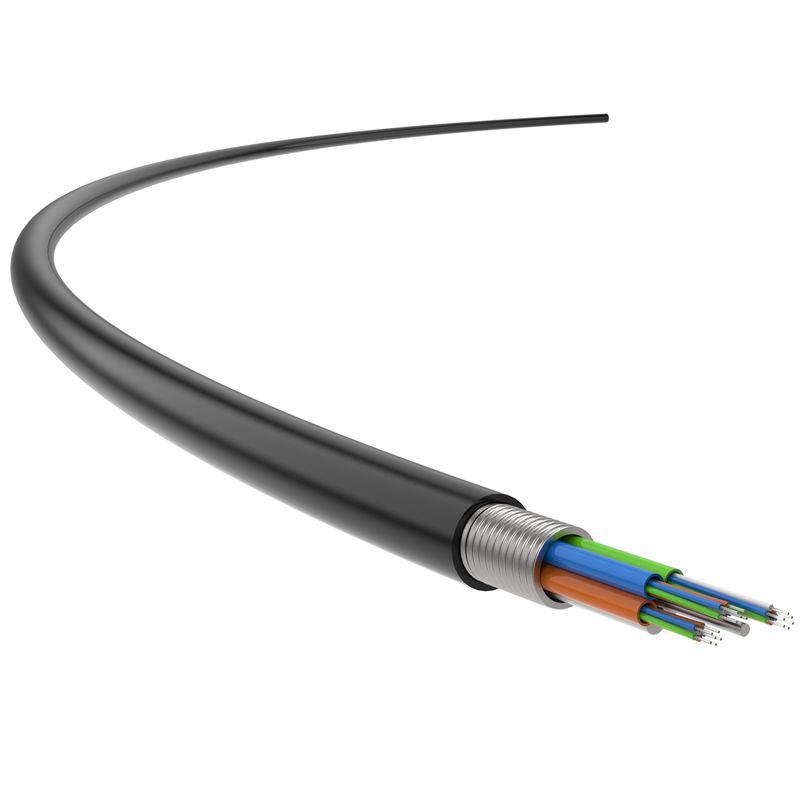

Stranded Loose Tube فیبر نوری کابل IEC استاندارد زره پوش فیبر نوری
کابل فیبر نوری زرهی فولادی ، کابل نوری لوله شل رشته ای ، برنامه کابل فیبر نوری در فضای باز
زنجیره ای فیبر نوری فولادی زنجیره ای ، Stranded Cable عمدتا برای اتصال فیبر در فضای باز و همچنین ایجاد کانال اصلی و اتصال پل اتصال استفاده می شود.
داخل کابل زره پوش از جنس فیبر نوری ، الیاف 250 میکرومتر (تک حالته یا چند حالته) در لوله های شل ساخته شده از مواد پلی استر با مدول بالا و پر از ترکیبات مقاوم در برابر آب قرار گرفته اند.کابل فیبر نوری توسط یک عضو فلزی در مرکز قرار گرفته است.
برای برخی از کابل های فیبر نوری با چند هسته ، یک لایه PEباید به خارج اضافه شودلوله های شل (و پرکننده ها) در اطراف عضو استحکام به یک هسته کابل فشرده و دایره ای شکل که داخل آن با اجزای مقاوم در برابر آب پر شده است ، متصل شده اند.زره PSP به صورت طولی استفاده می شود و سپس یک ژاکت پلی اتیلنی (PE) روی آن اکسترود می شود.
مشخصات محصول
- ساختارهای Stranded برای عملکرد مکانیکی عالی و عملکرد دما طراحی شده است.
- کابل دارد 62.5/125 تک حالته/چند حالته ، 50/125 چند حالته ، 4-192 هسته، و بسیاری از مشخصات دیگر موجود ؛
- مواد لوله شل مقاومت خوبی در برابر عملکرد هیدرولیز و استحکام بالا دارند.
- لوله شل برای ساخت سریع و صحیح با رنگ مشخص می شود.
- ساختار جمع و جور برای جلوگیری از انقباض لوله شل مورد نیاز است.
- یک عضو قدرت مرکزی ساخته شده از یک سیم فولادی واحد وجود دارد.
- ژاکت بیرونی آن از جنس آن ساخته شده است فولاد-PE مواد
- این مقاومت بالا در برابر خرد شدن همراه با عملکرد خمشی عالی را فراهم می کند تا از ضربه محیط های خارجی جلوگیری شود.
- این کابل الزامات صنعت انتقال نیرو ، حفاظت مکانیکی و اشتعال پذیری را برآورده می کند.
استانداردهای کاربردی
YD/T 901 ؛IEC 60793 ؛ISO/IEC11801
| کد رنگ (2-12 هسته) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| آبی | نارنجی | سبز | رنگ قهوه ای | سنگ لوح | سفید | قرمز | سیاه | رنگ زرد | بنفشه | گل سرخ | آبزیان |
| شعله مقاومت |
استاندارد اشتعال پذیری برای تک سیم: | GB/T 18380.12- 2008 |
استاندارد اشتعال پذیری برای سیم های دسته ای: | GB/T 18380.35- 2008 |
|
کاپشن: کابل 50 میلی متری را جدا کنید ، ژاکت خالی را به صورت افقی قرار دهید و برای 4-5 ثانیه با استفاده از لامپ الکل بسوزانید.پس از برداشتن منبع آتش ، کمتر از 2 ثانیه خاموش می شود.
|
||||
جزییات فنی
| ویژگی های نوری | ||||||
| نوع اپتیکال فیبر |
تضعیفی | تزریق پهنای باند (OFL) |
مctiveدل موثر پهنای باند |
10 پیوند اترنت طول SX |
حداقلخم شعاع (میلی متر) |
|
| 1310 نانومتر/1550 نانومتر | 850/1300 نانومتر | 850 نانومتر | 850 نانومتر | |||
| مقدار معمولی (دسی بل/کیلومتر) | حداکثرمقدار (دسی بل/کیلومتر) | مگاهرتز · کیلومتر | مگاهرتز · کیلومتر | |||
| SM 9/125 | 0.36/0.22 | 0.4/0.3 | / | / | / | 16 |
| 850 نانومتر/1300 نانومتر | ||||||
| ارزش معمولی (دسی بل/کیلومتر) |
حداکثرمقدار (دسی بل/کیلومتر) |
|||||
| MM62.5/125 OM1 | 3.0/1.0 | 3.5/1.5 | 200/500 پوند | / | / | 30 |
| MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | 500/500 پوند | / | 150 پوند | 30 |
| MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | 1500/500 پوند | 2000 پوند | 300 پوند | 30 |
| MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | 3500/500 پوند | 4700 پوند | 550 پوند | 30 |
| مشخصات ساختار | |||||||
| مقدار هسته ها | هسته های لوله شل | عضو قدرت | قطر بیرونی لوله شل | ضخامت لوله شل | کمربند فولادی | ضخامت ژاکت (میلی متر) | کاپشن خارجی فیبر نوری (میلی متر) |
| 2 ～ 30 | 6 | 1.30*1 ± 0.1 | 1.60 | .20.28 | 0.20 ± 0.01 | 1.50 پوند | 0.3 ± 11.0 |
| 36 32 32 | 6 | 1.60*1 ± 0.1 | 1.60 | .20.28 | 0.20 ± 0.01 | 1.50 پوند | 0.3 ± 11.2 |
| 60 38 38 | 12 | 1.50*1 ± 0.1 | 1.60 | .20.28 | 0.20 ± 0.01 | 1.50 پوند | 0.3 ± 11.6 |
| 72 | 12 | 1.80*1 ± 0.1 | 1.60 | .20.28 | 0.20 ± 0.01 | 1.50 پوند | 0.3 ± 13.7 |
| 96 | 12 | 2.0/3.3*1 ± 0.2 | 1.60 | .20.28 | 0.20 ± 0.01 | 1.50 پوند | 0.3.0 15 15.0 |
| 120 | 12 | 2.0/4.4*1 ± 0.2 | 1.60 | .20.28 | 0.22 ± 0.01 | 1.50 پوند | 0.3.4 16 16.4 |
| 144 | 12 | 2.0/5.8*1 ± 0.2 | 1.60 | .20.28 | 0.22 ± 0.01 | 1.50 پوند | 0.3 ± 13.5 |
| ویژگی های مکانیکی | |||
| خیر | نام | الزامات | |
| 1 | مقاومت کششی مجاز ، N | کوتاه مدت | 1500 |
| طولانی مدت | 600 | ||
| 2 | مقاومت مجاز در برابر خرد شدن ، N/100mm | کوتاه مدت | 1000 |
| طولانی مدت | 300 | ||
| 3 | شعاع خم ، میلی متر | استاتیک | 10D |
| پویا | 20D | ||
