برجسته
کابل فیبر نوری TC rosh
,کابل فیبر نوری TC 1300 نانومتر
,فیبر چند حالته 1300nm om3
-
طول موج پراکندگی صفر1295-1320 نانومتر
-
ناپیوستگی جزئی≤ 0.1 دسی بل
-
تضعیف ناهمگونی≤ 0.1 دسی بل
-
قطر هسته50 ± 2.5 میکرومتر
-
غير دايره محوري.06.0
-
قطر روکش125 ± 1 میکرومتر
-
تست تنش.0 9.0 N
-
پارامتر خستگی پویا25 پوند
-
محل منبعچین
-
نام تجاریTC
-
شماره مدلچند حالته OM3

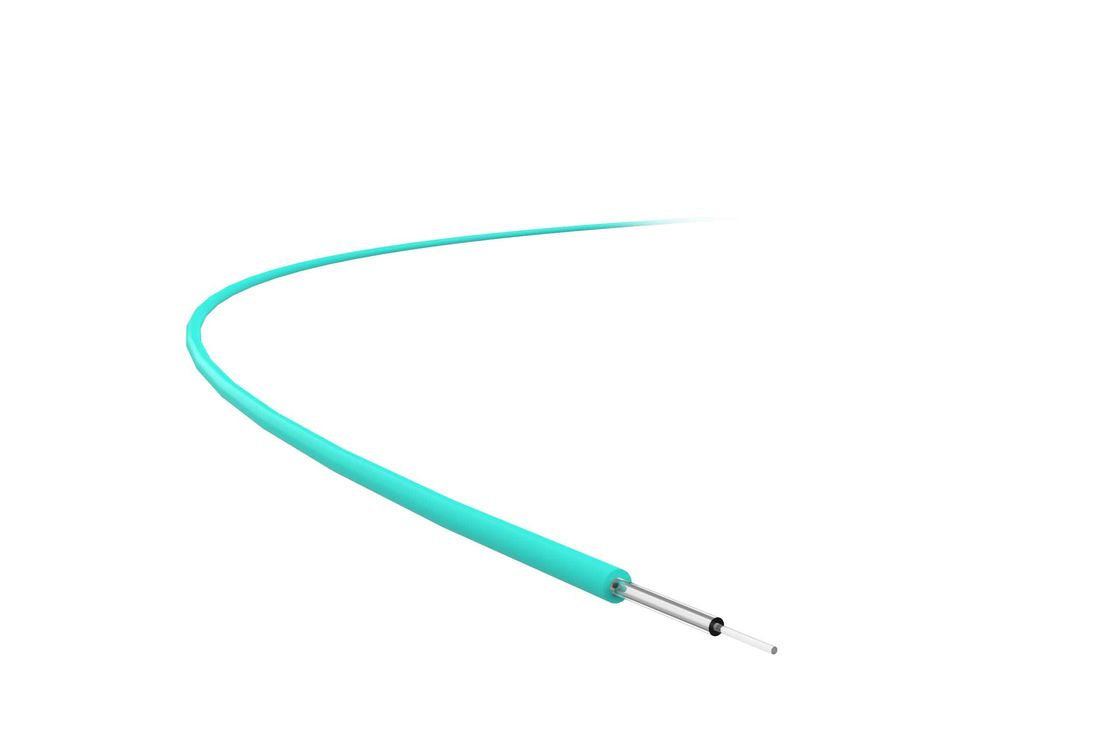

کابل فیبر نوری درجه بندی شده 1300nm Om3 فیبر چند حالته
کاربرد محصول
فیبر OM3 50/125μm یک نوع چند حالته درجه بندی شده است قطر هسته 50μm و قطر روکش 125μm.
این لیزر عمیق حفره ای ساطع کننده سطح (VCSEL) را در طول موج 850 نانومتر بر اساس فیبر OM2 بهینه کرده است و آزمون تأخیر مودال دیفرانسیل (DMD) را می گذراند تا پهنای باند بیشتر و تضعیف کمتری را بدست آورد و فاصله کوتاه را با فاصله زیاد درک کند. انتقال سرعت داده (فیبر OM3 در پشتیبانی از 10GBase-SR 300m ، 40GBase-SR4 و 100GBase-SR10 100m).
این فیبر برای ساختارهای مختلف کابل های فیبر نوری ، مانند کابل فیبر روبان ، کابل لوله شل رشته ای ، کابل فیبر هسته شکاف دار ، کابل فیبر نوری لوله مرکزی ، کابل فیبر نوری بافر محکم و غیره مناسب است و با سایر موارد سازگار است الیافی که از فناوری های مختلف تولید استفاده می کنند.
مشخصات محصول
فیبر مناسب برای طول موج 850 نانومتر و 1300 نانومتر؛این لیزر عمودی حفره سطح ساطع کننده (VCSEL) را با تضعیف کم و پهنای باند بالا بهینه می کند.محافظ روکش و خاصیت شیشه ای آن از عملکرد عالی برخوردار است.
جزییات فنی
| ویژگی های نوری | شرایط | مقدار | واحد |
| تضعیفی | 850 نانومتر | 2.80 پوند | دسی بل / کیلومتر |
| 1300 نانومتر | .0.60 | دسی بل / کیلومتر | |
| پهنای باند تزریق | 850 نانومتر | ≥200 | مگاهرتز. کیلومتر |
| 1300 نانومتر | 500 پوند | مگاهرتز. کیلومتر | |
| دیافراگم عددی (NA) |
0.200 ± 0.015
|
||
| ضریب شکست گروهی | 850 نانومتر |
1.482
|
|
| 1300 نانومتر |
1.477
|
||
| طول موج پراکندگی صفر |
1295-1320 نانومتر
|
||
| شیب پراکندگی صفر |
1295 نانومتر -1300 نانومتر
|
0.001 ≤ | ps/(نانومتر · کیلومتر) |
|
1300 نانومتر-1320 نانومتر
|
.0.11 | ps/(نانومتر · کیلومتر) | |
| از دست دادن ماکروبند ، 100 دایره ، شعاع 37.5 میلی متر | 850 نانومتر | .0.50 | dB |
| 1300 نانومتر | .0.50 | dB | |
| پراکندگی عقب (1300 نانومتر) | شرایط | مقدار | واحد |
| ناپیوستگی جزئی | ≤.0.1 | dB | |
| تضعیف ناهمگونی | ≤.0.1 | dB | |
| مقادیر مختلف دو جهته و پراکندگی عقب | ≤.0.1 | دسی بل / کیلومتر |
| خواص هندسی | شرایط | مقدار | واحد |
| قطر هسته |
2.5 50 50
|
میکرومتر | |
| غير دايره محوري | 6.0 پوند | ٪ | |
| قطر روکش | 125 ± 1 | میکرومتر | |
| غیر مدور بودن روکش | .0 2.0 | ٪ | |
| انحراف متمرکز هسته/روکش | 1.5 ≤ | میکرومتر | |
| قطر پوشش | 10 ± 245 | میکرومتر | |
| روکش/انحراف تمرکز پوشش | 12.0 ≤ | میکرومتر |
| ویژگی های محیطی (850 نانومتر و 1300 نانومتر) | شرایط | مقدار | واحد |
| کاهش اضافی دما | .0.15 | دسی بل / کیلومتر | |
| کاهش دایره دما و رطوبت | .0.20 | دسی بل / کیلومتر | |
| کاهش اضافی پیری غوطه وری | .0.20 | دسی بل / کیلومتر | |
| تضعیف اضافی گرمایش گرمابی | .0.20 | دسی بل / کیلومتر | |
| پیری حرارتی خشک | .0.20 | دسی بل / کیلومتر |
| ویژگی های مکانیکی | شرایط | مقدار | واحد |
| تست تنش | .0 9.0 | N | |
| ضرر اضافی Macrobend | 850 نانومتر | 0.5 ≤ | dB |
| نیروی نوار پوشش | مقدار متوسط معمولی | 1.4 | N |
| اوج ارزش | 31.3 ≤8.9 | N | |
| پارامتر خستگی پویا (Nd) | 25 ≥ | ||
