برجسته
کابل فیبر لوله مرکزی IEC 60793
,کابل فیبر لوله مرکزی IEC 11801
,بند ناف فیبر چند حالته IEC 11801
-
کاربرددر فضای باز
-
نوع فیبرSinglemode / Multimode
-
شماره فیبرسفارشی
-
مواد ژاکتپلی اتیلن
-
استانداردYD/T 769; YD / T 769 ؛ IEC 60793; IEC 60793 ؛ ISO/IEC11801 ISO
-
لوله گشادPBT
-
عضو قدرتسیم فولادی فسفاته شده
-
تسمه کامپوزیت پلاستیکی - پلاستیکیPSP / EGE
-
محل منبعچین
-
نام تجاریTC
-
گواهیUL, RoSH, REACH, CE
-
شماره مدلGYXTW

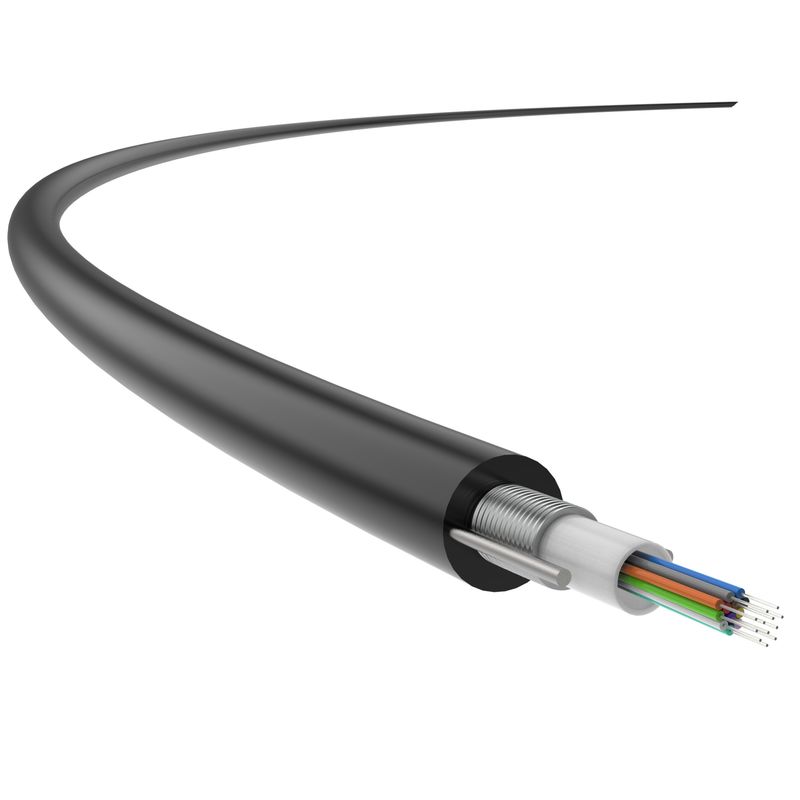

فیبر نوری لوله مرکزی کابل فیبر نوری در فضای باز
کابل فیبر نوری لوله مرکزی حالت تک حالته/کابل فیبر نوری فضای باز چند منظوره
کابل لوله مرکزی فیبر نوری عمدتا برای اتصال فیبر در فضای باز همراه با ایجاد شبکه های کاربردی ستون فقرات و پل های پیوندی استفاده می شود.
داخل کابل لوله مرکزی ، الیاف 250 میکرومتر (تک حالته یا چند حالته) در لوله های شل ساخته شده از مواد پلی استر با مدول بالا قرار می گیرند.
لوله ها ، پر از ترکیبات مقاوم در برابر آب ، زره PSP دو روکش کروم پیچیده شده اند.بین زره و لوله ها ، مواد ضد آب استفاده می شود تا کابل در برابر آب مقاوم نماند.دو سیم فولادی موازی در دو طرف هسته کابل قرار می گیرد و سپس یک ژاکت پلی اتیلنی (PE) روی آن اکسترود می شود.
مشخصات محصول
- ساختار لوله مرکزی برای عملکرد مکانیکی عالی و عملکرد دما طراحی شده است.
- مواد لوله شل مقاومت خوبی در برابر عملکرد هیدرولیز و استحکام بالا دارند.
- کابل دارد 62.5/125 تک حالته/چند حالته ، 50/125 چند حالته ، 2-24 هسته، و بسیاری از مشخصات دیگر موجود ؛
- این مقاومت بالا در برابر خرد شدن همراه با عملکرد خمشی عالی و انعطاف پذیری را فراهم می کند تا از تأثیر محیط های خارجی جلوگیری شود.
- آن است زره PSP مقاومت در برابر رطوبت را بهبود می بخشد ؛
- دو سیم فولادی موازی استحکام کششی کابل را تضمین می کند.
- این کابل الزامات صنعت انتقال نیرو ، حفاظت مکانیکی و اشتعال پذیری را برآورده می کند.
استانداردهای کاربردی
YD/T 769 ؛IEC 60793 ؛ISO/IEC11801
| رنگ کد |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| آبی | نارنجی | سبز | رنگ قهوه ای | سنگ لوح | سفید | قرمز | سیاه | رنگ زرد | بنفشه | گل سرخ | آبزیان |
| کد رنگ (2-24 هسته) | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| آبی | نارنجی | سبز | رنگ قهوه ای | سنگ لوح | سفید | قرمز | سیاه | رنگ زرد | بنفشه | گل سرخ | آبزیان | |
| 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | |
| حلقه آبی + رنگی | حلقه نارنجی + رنگی | حلقه سبز + رنگی | حلقه قهوه ای + رنگی | تخته سنگ + حلقه رنگ | حلقه سفید + رنگی | حلقه قرمز + رنگی | حلقه مشکی + رنگی | حلقه زرد + رنگی | بنفش + حلقه رنگی | رز + حلقه رنگی | حلقه رنگی آبی + |
| شعله مقاومت |
استاندارد اشتعال پذیری برای تک سیم: | GB/T 18380.12- 2008 |
استاندارد اشتعال پذیری برای سیم های دسته ای: | GB/T 18380.35- 2008 |
|
کاپشن: کابل 50 میلی متری را جدا کنید ، ژاکت خالی را به صورت افقی قرار دهید و برای 4-5 ثانیه با استفاده از لامپ الکل بسوزانید.پس از برداشتن منبع آتش ، کمتر از 2 ثانیه خاموش می شود.
|
||||
جزییات فنی
| ویژگی های نوری | ||||||
| نوع اپتیکال فیبر |
تضعیفی | تزریق پهنای باند (OFL) |
مctiveدل موثر پهنای باند |
10 پیوند اترنت طول SX |
حداقلخم شعاع (میلی متر) |
|
| 1310 نانومتر/1550 نانومتر | 850/1300 نانومتر | 850 نانومتر | 850 نانومتر | |||
| مقدار معمولی (دسی بل/کیلومتر) | حداکثرمقدار (دسی بل/کیلومتر) | مگاهرتز · کیلومتر | مگاهرتز · کیلومتر | |||
| SM 9/125 | 0.36/0.22 | 0.4/0.3 | / | / | / | 16 |
| 850 نانومتر/1300 نانومتر | ||||||
| ارزش معمولی (دسی بل/کیلومتر) |
حداکثرمقدار (دسی بل/کیلومتر) |
|||||
| MM62.5/125 OM1 | 3.0/1.0 | 3.5/1.5 | 200/500 پوند | / | / | 30 |
| MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | 500/500 پوند | / | 150 پوند | 30 |
| MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | 1500/500 پوند | 2000 پوند | 300 پوند | 30 |
| MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | 3500/500 پوند | 4700 پوند | 550 پوند | 30 |
| مشخصات ساختار | ||||
| نام | مواد | پارامتر | پیکربندی (2-12 هسته) | پیکربندی (13-24 هسته) |
| لوله شل | PBT | قطر خارجی | 2.5 ± 0.1 میلی متر | 3.0 ± 0.1 میلی متر |
| ضخامت | 0.40 ± 0.05 میلی متر | 0.45 ± 0.05 میلی متر | ||
| عضو قدرت | سیم فولادی فسفاته شده | قطر | 1.0 میلی متر*2 | 1.0 میلی متر*2 |
| تسمه کامپوزیت فولادی-پلاستیکی | PSP/EGE | ضخامت | 0.205 میلی متر | 0.205 میلی متر |
| ژاکت بیرونی سیم استیل | GYXTW: PE GYXTZW: LSZH |
حداقلفاصله بین ژاکت بیرونی و سیم فولادی | .80.8 میلی متر | .80.8 میلی متر |
| ژاکت بیرونی فیبر نوری | GYXTW: PE GYXTZW: LSZH |
قطر خارجی | .37.3 ± 0.3 میلی متر | .87.8 ± 0.3 میلی متر |
| محدوده دما برای ژاکت بیرونی | -40 ℃ ~+60 ℃ | تضعیف اضافی در 20 | ≤.0.1 | |
| ویژگی های مکانیکی | |||
| خیر | نام | الزامات | |
| 1 | مقاومت کششی مجاز ، N | کوتاه مدت | 1500 |
| طولانی مدت | 600 | ||
| 2 | مقاومت مجاز در برابر خرد شدن ، N/100mm | کوتاه مدت | 1000 |
| طولانی مدت | 300 | ||
| 3 | شعاع خم ، میلی متر | استاتیک | 10D |
| پویا | 20D | ||
| 4 | نفوذپذیری آب | مطابق YD/T 769-2018 | |
