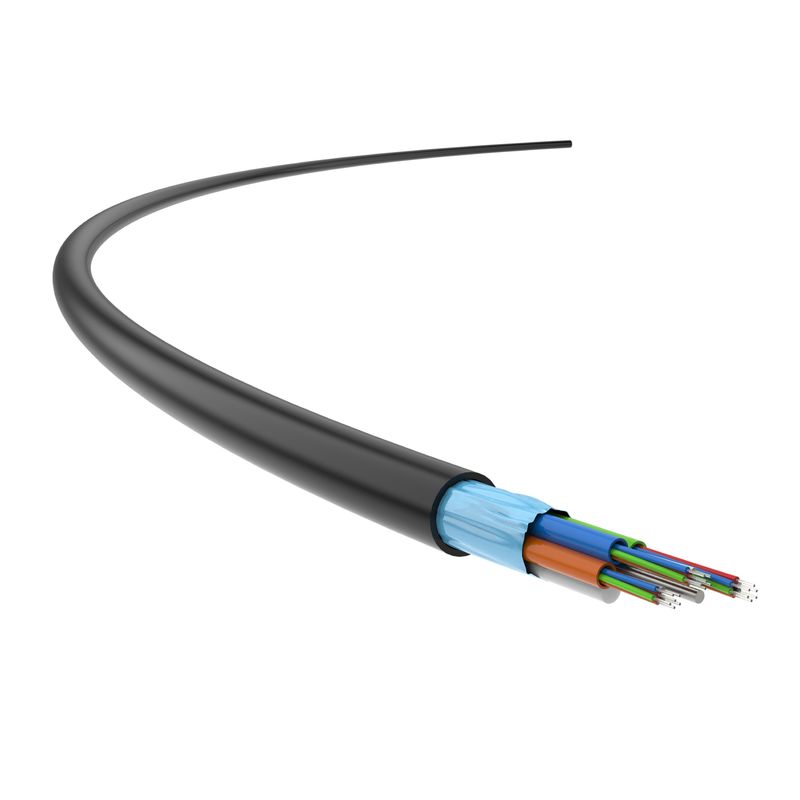

کابل فیبر نوری زرهی آلومینیومی ، کاربرد کابل فیبر نوری لوله شل رشته ای
کابل فیبر نوری زره پوش آلومینیومی ، کابل فیبر نوری لوله شل رشته ای عمدتا برای اتصال فیبر در فضای باز و همچنین ایجاد کانال اصلی و اتصال پل اتصال استفاده می شود.
داخل کابل زره پوش فیبر نوری آلومینیوم ، الیاف 250 میکرومتر (تک حالته یا چند حالته)در لوله های شل ساخته شده از مواد پلی استر با مدول بالا و پر از ترکیبات مقاوم در برابر آب قرار گرفته اند.کابل فیبر نوری توسط یک عضو فلزی در مرکز قرار گرفته است.برای برخی از کابل های فیبر نوری با چند هسته ، یک لایه PE باید به بیرون اضافه شود.لوله های شل (و پرکننده ها) در اطراف عضو استحکام به یک هسته کابل فشرده و دایره ای شکل که داخل آن با اجزای مقاوم در برابر آب پر شده است ، متصل شده اند.زره APL به صورت طولی قبل از اینکه ژاکت پلی اتیلن (PE) روی آن اکسترود شود اعمال می شود.
مشخصات محصول
استانداردهای کاربردی
YD/T 901 ، IEC 60793 ، SO/IEC11801
کد رنگ (2-12 هسته) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
آبی | نارنجی | سبز | رنگ قهوه ای | سنگ لوح | سفید | قرمز | سیاه | رنگ زرد | بنفشه | گل سرخ | آبزیان |
شعله مقاومت |
استاندارد اشتعال پذیری برای تک سیم: | GB/T 18380.12- 2008 |
استاندارد اشتعال پذیری برای سیم های دسته ای: | GB/T 18380.35- 2008 |
کاپشن: کابل 50 میلی متری را جدا کنید ، ژاکت خالی را به صورت افقی قرار دهید و برای 4-5 ثانیه با استفاده از لامپ الکل بسوزانید.پس از برداشتن منبع آتش ، کمتر از 2 ثانیه خاموش می شود.
|
جزییات فنی
ویژگی های نوری | ||||||
نوع اپتیکال فیبر |
تضعیفی | تزریق پهنای باند (OFL) |
مctiveدل موثر پهنای باند |
10 پیوند اترنت طول SX |
حداقلخم شعاع (میلی متر) |
|
1310 نانومتر/1550 نانومتر | 850/1300 نانومتر | 850 نانومتر | 850 نانومتر | |||
مقدار معمولی (دسی بل/کیلومتر) | حداکثرمقدار (دسی بل/کیلومتر) | مگاهرتز · کیلومتر | مگاهرتز · کیلومتر | |||
SM 9/125 | 0.36/0.22 | 0.4/0.3 | / | / | / | 16 |
850 نانومتر/1300 نانومتر | ||||||
ارزش معمولی (دسی بل/کیلومتر) |
حداکثرمقدار (دسی بل/کیلومتر) |
|||||
MM62.5/125 OM1 | 3.0/1.0 | 3.5/1.5 | 200/500 پوند | / | / | 30 |
MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | 500/500 پوند | / | 150 پوند | 30 |
MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | 1500/500 پوند | 2000 پوند | 300 پوند | 30 |
MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | 3500/500 پوند | 4700 پوند | 550 پوند | 30 |
مشخصات ساختار | |||||||
مقدار هسته ها | هسته های لوله شل | عضو قدرت | قطر بیرونی لوله شل | ضخامت لوله شل | کمربند آلومینیومی | ضخامت ژاکت (میلی متر) | کاپشن خارجی فیبر نوری (میلی متر) |
2 ~ 30 | 6 | 1.30*1 ± 0.1 | 1.60 | .20.28 | 0.20 ± 0.01 | 1.50 پوند | 0.3 ± 3.3 |
36 32 32 | 6 | 1.60*1 ± 0.1 | 1.60 | .20.28 | 0.20 ± 0.01 | 1.50 پوند | 0.3 ± 6.6 |
60 38 38 | 12 | 1.50*1 ± 0.1 | 1.60 | .20.28 | 0.20 ± 0.01 | 1.50 پوند | 0.3 ± 8.8 |
72 | 12 | 1.80*1 ± 0.1 | 1.60 | .20.28 | 0.20 ± 0.01 | 1.50 پوند | 0.3 ± 9.2 |
96 | 12 | 2.0/3.3*1 ± 0.2 | 1.60 | .20.28 | 0.20 ± 0.01 | 1.50 پوند | 0.3 ± 10.8 |
120 | 12 | 2.0/4.4*1 ± 0.2 | 1.60 | .20.28 | 0.22 ± 0.01 | 1.50 پوند | 0.3.1 12 12.1 |
144 | 12 | 2.0/5.8*1 ± 0.2 | 1.60 | .20.28 | 0.22 ± 0.01 | 1.50 پوند | 0.3 ± 13.5 |
ویژگی های مکانیکی | |||
خیر | نام | الزامات | |
1 | مقاومت کششی مجاز ، N | کوتاه مدت | 1500 |
طولانی مدت | 600 | ||
2 | مقاومت مجاز در برابر خرد شدن ، N/100mm | کوتاه مدت | 1000 |
طولانی مدت | 300 | ||
3 | شعاع خم ، میلی متر | استاتیک | 10D |
پویا | 20D |
