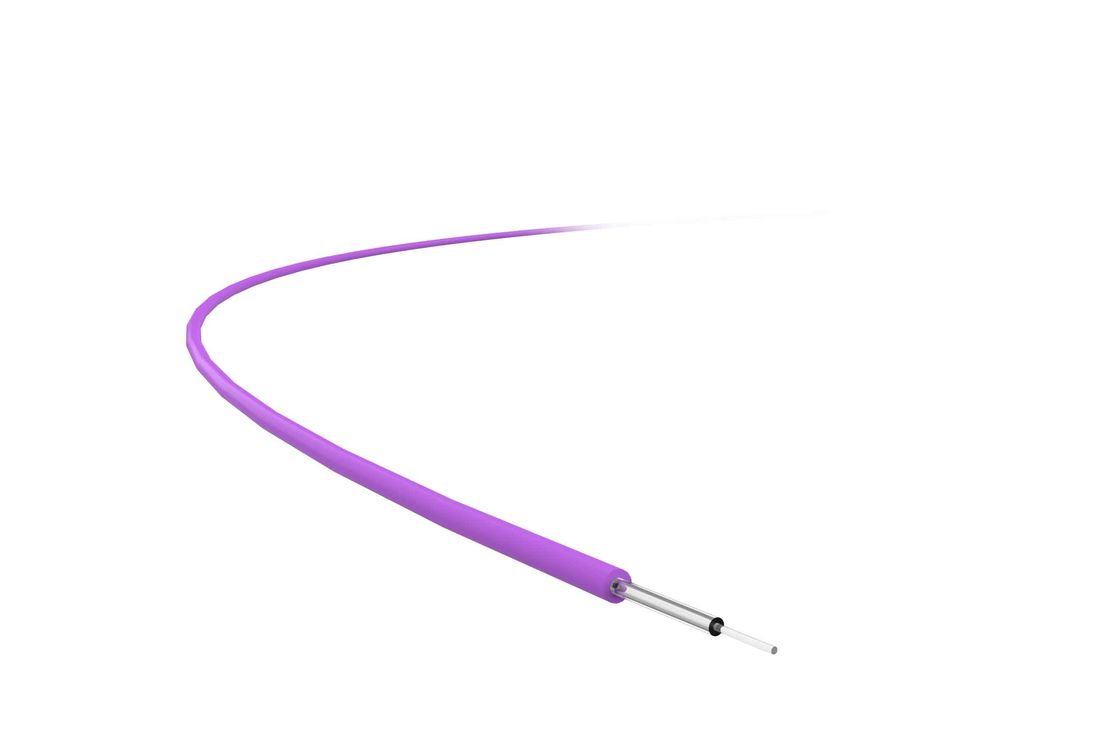

شاخص فیبر چند حالته 1320 Nm Om4 125um Cladding

Name: شاخص فیبر چند حالته 1320 Nm Om4 125um Cladding
Brand: TC Smart Systems Group
SKU: OM4 چند حالته
Availability: InStock

جزئیات محصول

محل منبع: چین

نام تجاری: TC

شماره مدل: OM4 چند حالته

شرایط پرداخت و حمل و نقل

بهترین قیمت را دریافت کنید

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                فیبر چند حالته om20 134 نانومتری, فیبر چند حالته om4, کابل فیبر چند حالته 1320 نانومتر


طول موج پراکندگی صفر:	1295-1320 نانومتر	ناپیوستگی جزئی:	≤ 0.1 dB
ناهمواری:	≤ 0.1 dB	قطر هسته:	2.5 μ 50 میکرومتر
عدم گردش هسته اصلی:	≤6.0٪	قطر روکش:	1 125 125 میکرومتر
تست تنش:	9.0 n	پارامتر خستگی پویا:	≥ 25

طول موج پراکندگی صفر:	1295-1320 نانومتر
ناپیوستگی جزئی:	≤ 0.1 dB
ناهمواری:	≤ 0.1 dB
قطر هسته:	2.5 μ 50 میکرومتر
عدم گردش هسته اصلی:	≤6.0٪
قطر روکش:	1 125 125 میکرومتر
تست تنش:	9.0 n
پارامتر خستگی پویا:	≥ 25

شاخص فیبر چند حالته 1320 Nm Om4 125um Cladding

کاربرد محصول

فیبر OM4 50/125μm یک فیبر چند حالت با شاخص درجه بندی شده است که دارایقطر هسته 50μm و قطر پوشش 125μm.

در مقایسه با فیبر OM3، لیزر ارتفاعی ارتفاعی عمودی (VCSEL) در طول موج 850 نانومتر بهینه شده است و از 10GBase-SR 550m، 40GBase-SR4 و 100GBase-SR10 150m پشتیبانی می کند.

فیبر OM4برایانتقال 40G/100Gاز آنجا که فاصله انتقال آن در مقایسه با OM3 50٪ افزایش می یابد. فیبر چند حالت OM4 برای ساختارهای مختلف کابل های فیبر نوری مانند کابل فیبر نوار، کابل لوله گسسته،کابل فیبر هسته ای، کابل فیبر نوری لوله مرکزی، کابل فیبر نوری با بافره محکم و غیره، و با سایر فیبر ها با فن آوری های مختلف تولید سازگار است.

ویژگی های محصول

اين فيبر برايطول موج های عملیاتی 850nm و 1300nm.آن را بهینه سازی لیزر عمودی حفره سطحی-انبعاث (VCSEL) با کاهش کم و پهنای باند بالا.عملکرد عالی

جزئیات فنی

خواص نوری	شرایط	ارزش	واحد
کاهش	850nm	≤2.80	dB/km
کاهش	1300nm	≤0.60	dB/km
پهنای باند تزریق	850nm	≥200	MHz.km
پهنای باند تزریق	1300nm	≥500	MHz.km
گشایش عددی (NA)	0.200 ± 0.015
شاخص شکستگی گروه	850nm	1.482
شاخص شکستگی گروه	1300nm	1.477
طول موج پراکندگی صفر	1295-1320nm
شیب صفر پراکندگی	1295nm -1300nm	≤0.001	ps/(nm·km)
شیب صفر پراکندگی	1300nm-1320nm	≤0.11	ps/(nm·km)
از دست دادن ماکروبند، 100 دور، شعاع 37.5mm	850nm	≤0.50	دی بی
از دست دادن ماکروبند، 100 دور، شعاع 37.5mm	1300nm	≤0.50	دی بی

پراکندگی عقب (1300nm)	شرایط	ارزش	واحد
قطع قطعی		≤0.1	دی بی
کاهش عدم یکسانی		≤0.1	دی بی
مقادیر مختلف پراکندگی دو طرفه و عقب		≤0.1	dB/km

خواص هندسی	شرایط	ارزش	واحد
قطر هسته		50±25	μm
غیر دایره ای بودن هسته		≤6.0	%
قطر پوشش		125±1	μm
پوشش غیر گرد		≤2.0	%
انحراف تمرکز هسته/پوش		≤1.5	μm
قطر پوشش		245±10	μm
انحراف غلظت پوشش/پرت		≤120	μm

خواص محیط (850nm و 1300nm)	شرایط	ارزش	واحد
کاهش دمای اضافی		≤0.15	dB/km
کاهش اضافی دایره دمای و رطوبت		≤0.20	dB/km
کاهش بیشتر پیری ناشی از غرق شدن		≤0.20	dB/km
کاهش اضافی گرمایش هیدروترمال		≤0.20	dB/km
پیری با گرما خشک		≤0.20	dB/km

خواص مکانیکی	شرایط	ارزش	واحد
آزمایش تنش		≥90	N
از دست دادن اضافی میکروبند	850nm	≤0.5	دی بی
نیروی جدا کردن پوشش	ارزش متوسط معمولی	1.4	N
	مقدار اوج	≥1.3 ≤8.9	N
پارامتر خستگی پویا (Nd)	≥25
