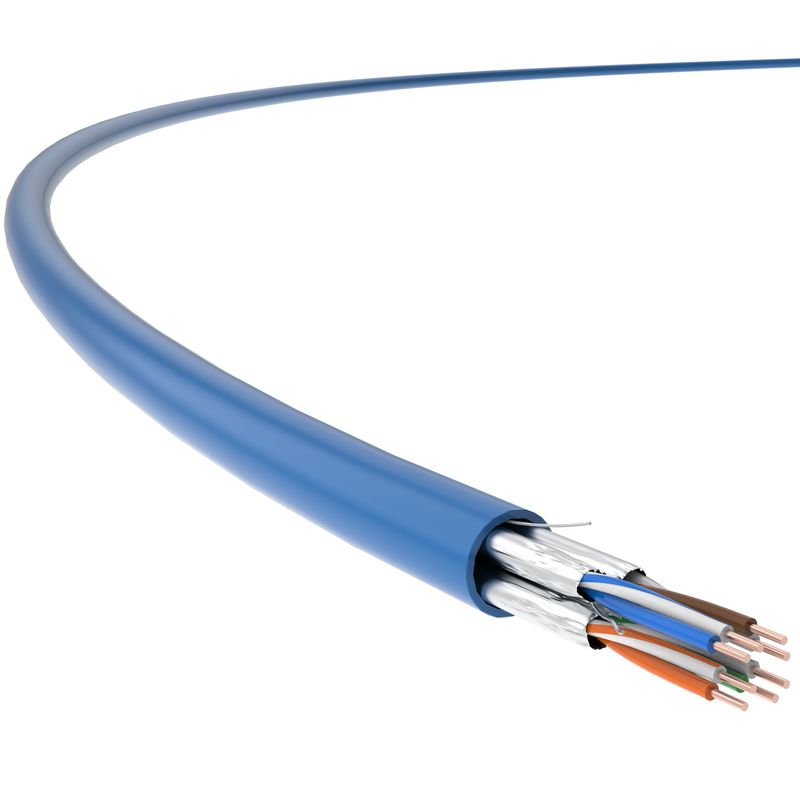

کابل شبکه 23AWG Cat 6A
,کابل شبکه FTP HDPE Cat 6A
,کابل اترنت 23AWG Cat 6A
-
تایپ کنیدCat 6A U / FTP
-
مواد رسانا99.99٪ قبل از میلاد
-
هادی OD23 AWG
-
عایقHDPE
-
درجه بندی آتش CM / CMRUL 1581 / UL 1666
-
بند نافآره
-
سیم را تخلیه کنیدآره
-
طول305 متر در جعبه
-
محل منبعچین
-
نام تجاریTC
-
شماره مدلU/FTP-11-6A-4P-V1
-
مقدار حداقل تعداد سفارش50 جعبه
-
قیمتNegotiable
-
جزئیات بسته بندیبسته بندی آماده دریا
-
شرایط پرداختWestern Union، T / T، L / C، MoneyGram
کابل FTP Cat 6A ، کابل شبکه Cat 6A ، 23AWG BC ، ژاکت PVC
کابل Cat 6A ، کابل شبکه Cat 6A ، کابل اترنت Cat 6A ، برنامه کابل FTP Cat 6A
می توان آن را در کابل کشی افقی ، به عنوان بخشی از سیستم کابل کشی مخابراتی که از خروجی مخابرات منطقه کار تا پچ پنل ها در اتاق توزیع ، و در کابل کشی مسکونی که از خروجی مخابرات کاربر تا پچ پنل امتداد دارد ، استفاده کرد.
سری کابل کشی محافظ Cat 6A سری U/FTP-11 TC ، دارای فرکانس تست تا 600MHZ، بالاتر از سایر کابلهای Cat 6A با استاندارد صنعت 500 مگاهرتز، به ویژه برای اتصال سرورها ، سوئیچ ها ، پچ پنل ها و سایر دستگاه های موجود در مرکز داده و همچنین سیستم کابل کشی ساختار یافته با پهنای باند بالا مفید است.
در ضمن ، پشتیبانی می کند قدرت روی اترنت (POE/POE+).
مشخصات محصول
کابل داخلی TC's Cat 6، 23 AWG، U/FTP دارای ویژگی عالی است محافظ فویل آلومینیومی برای هر جفت، بهینه سازی شده تا شاخص های فنی ، از جمله Attenuation ، NEXT و ANEXT را تا حد زیادی افزایش دهد ، که از پارامترهای تعیین شده در استانداردهای GB/T 18015.5 (IEC 61156-5) فراتر می رود.
به ویژه مفید است در برخی از محیطهای سخت الکترومغناطیسی جایی که انتقال سریع و پایدار کابل مورد نیاز است.
در عین حال ، بر اساس الزامات انتقال زیاد در مرکز داده و کابل کشی ساختار یافته در ساختمانهای جدید عمل می کند.
استانداردهای کاربردی
GB/T 18233 (ISO/IEC 11801) ؛GB 50311؛TIA/EIA568-C.2
جزییات فنی
| عملکرد انتقال | گربه 6A | TC | |||||
| فرکانس (مگاهرتز) | 4 | 100 | 250 | 300 | 450 | 500 | 600 |
| تضعیف IL (dB/100M) | 3.5 | 3.8 | 8.4 | 11.2 | 17.8 | 19.4 | 23.1 |
| Near End Crosstalk Attenuation (بعدی ، دسی بل) | 101.1 | 104.7 | 105.3 | 103.2 | 110.4 | 95.6 | 96.6 |
| NEXT Power و PS NEXT (دسی بل) | 98.2 | 99.3 | 100.3 | 99.1 | 102.8 | 93.2 | 92.6 |
| سطح برابر ضعیف شدن Crosstalk (ACR-F ، dB) | 95.8 | 91.5 | 87 | 84.1 | 76.4 | 71.6 | 72.6 |
| ACR-F Power و PS ACR-F (dB) | 91.4 | 88.1 | 85.4 | 86.3 | 76.9 | 69.1 | 67.9 |
| ضرر بازگشت (RL ، dB) | 40.9 | 41.3 | 37.9 | 35 | 30.7 | 22.7 | 19.7 |
نکات: مقادیر منعکس شده در جدول بالا معمولاً مطابق IEC 61156-9 اندازه گیری می شوند.
| مشخصات فیزیکی | |
| اندازه هادی (ارزش اسمی) |
4 × 2 × 0.57 (AWG23)
|
| قطر بیرونی کابل (اسمی مقدار) |
7.5 میلی متر
|
| وزن (305 متر ، با بسته ، ارزش اسمی) |
21 کیلوگرم
|
| خواص الکتریکی | |
| مقاومت DC (20) |
93.8Ω/کیلومتر
|
| ظرفیت زمین | 6 5.6 nF/100m (@1kHz) |
| امپدانس مشخصه 100 مگاهرتز |
100Ω ± 15Ω
|
| ضرر تبدیل عرضی (TCL) |
≥ 55dB-20 × lgf (100-2000 مگاهرتز)
|
| تاخیر در کج شدن | 25 نانومتر/100 متر |
| NVP |
69٪
|
| قدرت روی اترنت (POE) | قدرت بیشتر بر روی اترنت تحت IEEE 802.3at |
| ویژگی های مکانیکی | |
| حداقل شعاع خمش (پویا) |
30 میلی متر
|
| حداقل شعاع خمش (ثابت) |
60 میلی متر
|
| حداکثر کشش نصب | 100N |
| ظرفیت ضد اکستروژن | 1000N/10cm |
| ظرفیت ضد ضربه | ≥ 10 بار |
| محدوده دمای نصب | -0 ℃ ~+40 |
| محدوده دمای کاری | -20 ℃ 75+75 ℃ |
| قابلیت اشتعال پذیری (PVC) | |
| مقاومت در برابر شعله PVC |
GB/T 18380.12 (IEC 60332-1-2)
|
| رتبه آتش CM |
UL 1581/ UL 1666
|
| اشتعال پذیری (LSZH) | |
| مقاومت در برابر شعله (تک سیم) | GB/T 18380.12 (IEC 60332-1-2) |
| مقاومت در برابر شعله (سیم های متراکم) | GB/T 18380.35 (IEC 60332-3-24) |
| تراکم دود | GB/T 17651 (IEC 61034-1/-2) |
| گاز هالوژن خطرناک | GB/T 17650.1/.2 (IEC 60754-1/-2) |
