کابل Cat 6A، کابل شبکه CAT6A، کابل FTP CAT6A، برنامه کابل اترنت CAT 6A
سری FTP-11 TC، سیستم کابل کشی محافظ Cat 6A داخلی داردفرکانس تست تا 600 مگاهرتز، بالاتر از سایر کابل های Cat 6A با استاندارد صنعتی 500 مگاهرتز.
در ضمن ساپورت میکنهبرنامه های 10G Base-T و Power Over Ethernet (POE/POE+).
ویژگی های محصول

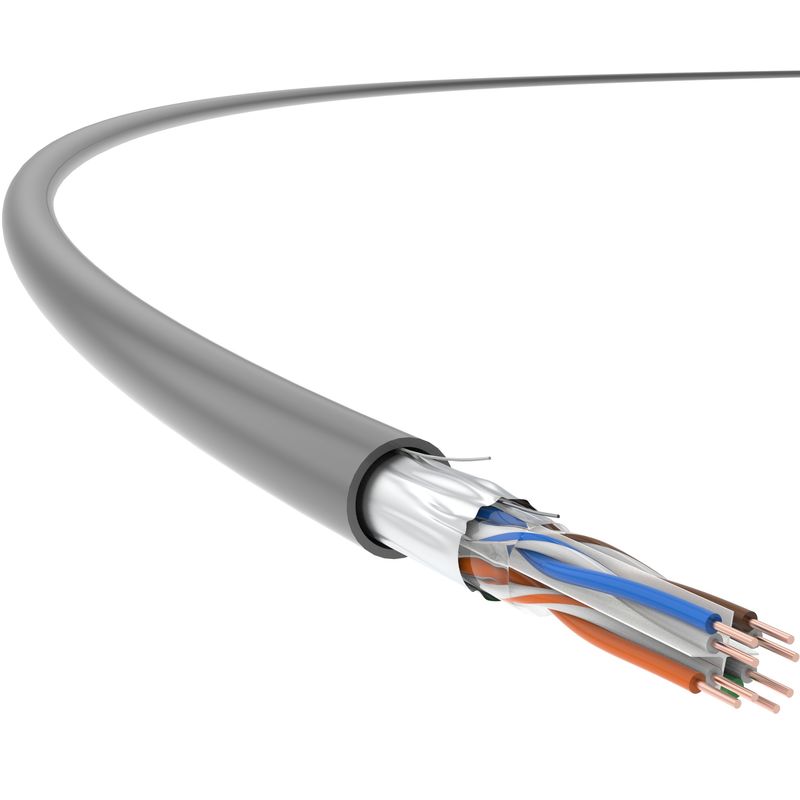

کابل داخلی محافظ Cat 6A، 23 AWG، 4 جفت، U/FTP TC'sاسپلاین متقاطع و پوشش کلی فویل آلومینیومی، بهینه سازی شده است تا شاخص های فنی از جمله Attenuation، NEXT و ANEXT را که از پارامترهای تعیین شده در استانداردهای GB/T 18015.5 (IEC 61156-5) فراتر می رود، به میزان زیادی بهبود بخشد.
به ویژه در برخی مفید استمحیط های الکترومغناطیسی خشنجایی که انتقال کابلی با سرعت بالا و پایدار مورد نیاز است.
استانداردهای کاربردی
GB/T 18233 (ISO/IEC 11801)؛GB 50311
جزییات فنی
عملکرد انتقال | Cat.6A | TC | |||||
فرکانس (MHz) | 4 | 31.25 | 62.5 | 100 | 300 | 500 | 600 |
تضعیف IL (dB/100M) | 3.5 | 10.1 | 14.4 | 18.2 | 28 | 35.4 | 41.4 |
تضعیف تقاطع پایان نزدیک (بعدی، دسی بل) | 100.1 | 88.7 | 83 | 80.1 | 70.4 | 59.6 | 58.6 |
NEXT Power و PS NEXT (dB) | 90.4 | 87.1 | 80.4 | 78.6 | 68.9 | 57.8 | 56.2 |
تضعیف متقابل دور انتهایی سطح برابر (ACR-F، dB) | 95.8 | 91.5 | 87 | 84.1 | 76.4 | 71.6 | 72.6 |
قدرت ACR-F و PS ACR-F (dB) | 91.4 | 88.1 | 85.4 | 86.3 | 76.9 | 69.1 | 67.9 |
ضرر برگشتی (RL, dB) | 40.9 | 41.3 | 37.9 | 35 | 30.7 | 22.7 | 19.7 |
نکات: مقادیر منعکس شده در جدول بالا معمولاً مطابق با IEC 61156-9 اندازه گیری می شوند.
مشخصات فیزیکی | |
اندازه هادی (مقدار اسمی) |
4×2×0.57 (AWG23)
|
قطر بیرونی کابل (اسمی ارزش) |
7.3 میلی متر
|
وزن (305 متر، با بسته، ارزش اسمی) |
18 کیلوگرم
|
خواص الکتریکی | |
از دست دادن تبدیل عرضی (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
کج شدن تاخیر | 25 ثانیه / 100 متر |
NVP |
69%
|
قدرت از طریق اترنت (POE) | توان تقویت شده از طریق اترنت تحت IEEE 802.3at |
ویژگی های مکانیکی | |
ظرفیت ضد ضربه | ≥ 10 بار |
محدوده دمای نصب | -0℃ ~+40℃ |
محدوده دمای کاری | -20℃ ~+75℃ |
قابلیت اشتعال (PVC) | |
مقاومت در برابر شعله پی وی سی | GB/T 18380.12 (IEC 60332-1-2) |
رتبه بندی آتش CM | UL 1581 / UL 1666 |
