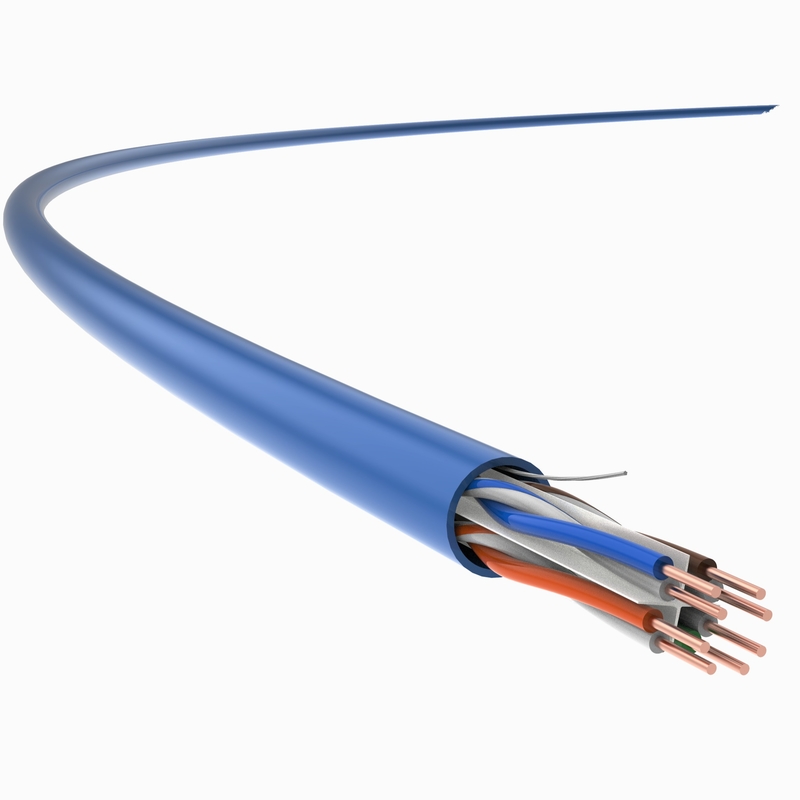

کابل Cat 6، کابل شبکه UTP Cat 6، مس برهنه، 24AWG، 0.53 میلی متر، ژاکت PVC، کاربرد داخلی
می توان آن را در کابل کشی افقی، به عنوان بخشی از یک سیستم کابل کشی مخابراتی که از خروجی مخابراتی منطقه کار تا پچ پانل در اتاق توزیع گسترش می یابد، و در کابل کشی مسکونی که از خروجی مخابراتی کاربر تا پچ پنل امتداد می یابد، اعمال کرد.
سیستم کابل کشی بدون محافظ Cat 6 سری UTP-13/23 TC، سرمایه گذاری درهادی های جدید AWG24 با قطر کمتر.
ویژگی های محصول
کابل TC's Cat 6، 24 AWG، 4 جفت، بدون محافظ برای فضای داخلیاسپلاین از نوع متقاطع عالی، بهینه شده است تا شاخص های فنی از جمله Attenuation و NEXT را که از پارامترهای مشخص شده در استانداردهای GB/T 18015.5 (IEC 61156-5) فراتر می رود و انتقال کابلی با سرعت بالا و پایدار را تضمین کند، بهینه شده است.
اندازه کوچکتر آن کار ساخت زمین را آسان می کند.در عین حال، الزامات انتقال بالا در مرکز داده، و کابل کشی ساخت یافته در ساختمان های جدید را نیز رعایت می کند.
استانداردهای کاربردی
GB/T 18233 (ISO/IEC 11801)؛GB 50311;TIA/EIA568-C.2
جزییات فنی
عملکرد انتقال | گربه.6 | TC | |||||
فرکانس (MHz) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
تضعیف IL (dB/100M) | 3.2 | 9.5 | 13.7 | 17.5 | 23.1 | 27.9 | 31 |
تضعیف تقاطع پایان نزدیک (بعدی، دسی بل) | 94.7 | 63.2 | 67.3 | 62.7 | 63.9 | 55.8 | 48.2 |
NEXT Power و PS NEXT (dB) | 78 | 63.3 | 67.4 | 61.2 | 54.3 | 52.9 | 50.9 |
تضعیف متقابل دور انتهایی سطح برابر (ACR-F، dB) | 77 | 78.9 | 84.5 | 83.8 | 84.9 | 70.5 | 60.9 |
قدرت ACR-F و PS ACR-F (dB) | 72.8 | 62.8 | 72.4 | 70.9 | 69.7 | 65.3 | 60.3 |
ضرر برگشتی (RL, dB) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 27.8 | 25.3 |
نکات: مقادیر منعکس شده در جدول بالا معمولاً مطابق با IEC 61156-9 اندازه گیری می شوند.
خواص الکتریکی | |
مقاومت DC (20℃) |
95Ω/کیلومتر
|
ظرفیت زمین | ≦ 5.6 nF/100m (@1kHz) |
امپدانس مشخصه 100 مگاهرتز |
100Ω±15Ω
|
از دست دادن تبدیل عرضی (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
تاخیر انحرافی | 25 ثانیه / 100 متر |
NVP |
65%
|
قدرت از طریق اترنت (POE) | توان تقویت شده از طریق اترنت تحت IEEE 802.3at |
ویژگی های مکانیکی | |
حداقل شعاع خمشی (دینامیک) |
24 میلی متر
|
حداقل شعاع خمش (استاتیک) |
48 میلی متر
|
حداکثر کشش نصب |
100 نیوتن
|
ظرفیت ضد اکستروژن | 1000 نیوتن / 10 سانتی متر |
ظرفیت ضد ضربه | ≥ 10 بار |
محدوده دمای نصب | -0℃ ~+40℃ |
محدوده دمای کاری | -20℃ ~+75℃ |
قابلیت اشتعال (PVC) | |
مقاومت در برابر شعله پی وی سی | GB/T 18380.12 (IEC 60332-1-2) |
رتبه بندی آتش CM | UL 1581 |
