کابل Cat 6، کابل شبکه Cat 6، کابل اترنت Cat 6، غلاف TPU، کاربرد در فضای باز
میتوان آن را در محیطهای سخت یا محیطهای صنعتی داخلی که ویژگیهای کابل مانند سایش، خوردگی، مقاومت در برابر روغن/آب و هوا/ازون، نیروی کشش، دمای بالا و پایین باید خوب باشد، استفاده کرد.
ویژگی های محصول

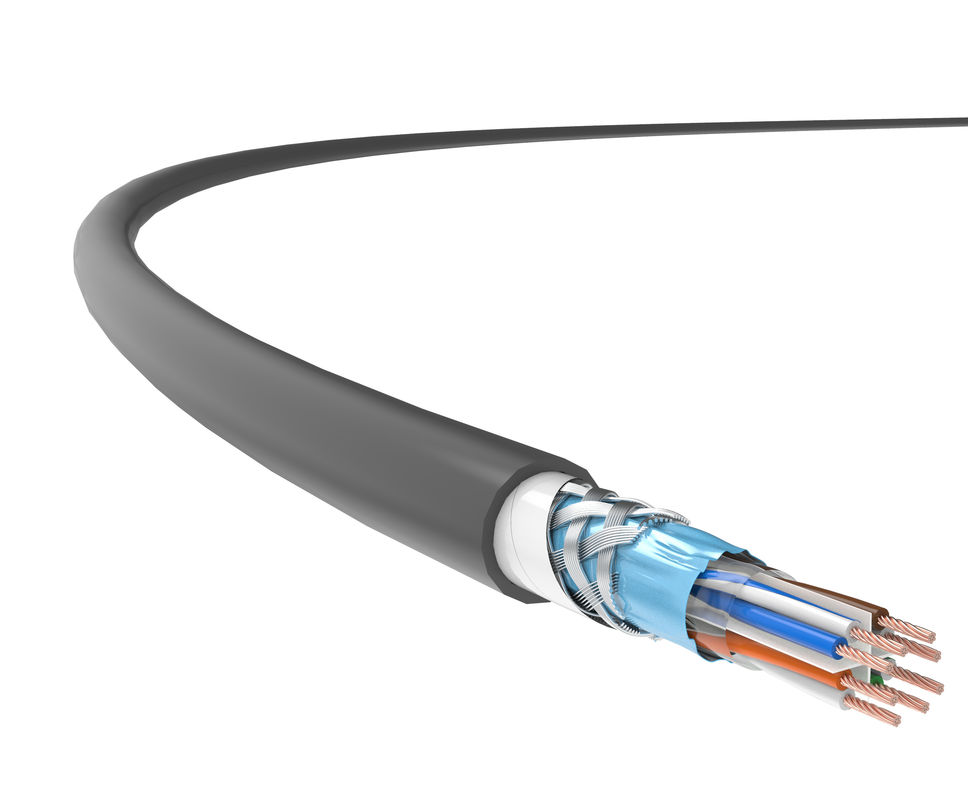

کابل تاکتیکی محافظ Cat 6، 23 AWG، 4 جفت TC'sاسپلاین متقاطع و پوشش کلی فویل آلومینیومی، بهینه سازی شده است تا شاخص های فنی از جمله Attenuation، NEXT و ANEXT را تا حد زیادی بهبود بخشد.ژاکت TPU منحصر به فرد آن انتقال داده بسیار کارآمد را حتی در معرض میدان، محیط صنعتی و سایر محیط های سخت تضمین می کند.
عملکرد آن فراتر از تمام پارامترهای مشخص شده در استانداردهای IEC 61156-5 است.
و کابل به ویژه در برخی از محیطهای الکترومغناطیسی خشن که انتقال کابل با سرعت بالا و پایدار مورد نیاز است مفید است.
در عین حال، به الزامات کابل کشی ساخت یافته در ساختمان های جدید عمل می کند.
استانداردهای کاربردی
ISO/IEC 11801
جزییات فنی
عملکرد انتقال | گربه.6 | TC | |||||
فرکانس (MHz) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
تضعیف IL (dB/100M) | 3.4 | 9.5 | 13.5 | 17.2 | 24.8 | 28 | 31 |
تضعیف تقاطع پایان نزدیک (بعدی، دسی بل) | 94 | 77.4 | 69.5 | 72.9 | 65.3 | 61.9 | 62.4 |
NEXT Power و PS NEXT (dB) | 73.9 | 69.9 | 61.7 | 64.3 | 59.6 | 61 | 58.6 |
تضعیف متقابل دور انتهایی سطح برابر (ACR-F، dB) | 108.9 | 99.2 | 90.7 | 107.2 | 82.8 | 77.2 | 74.6 |
قدرت ACR-F و PS ACR-F (dB) | 94.4 | 91.2 | 87.9 | 90.5 | 77 | 73.8 | 70.5 |
ضرر برگشتی (RL, dB) | 37.3 | 37.5 | 37.3 | 31.6 | 23.4 | 24.2 | 22.8 |
نکات: مقادیر منعکس شده در جدول بالا معمولاً مطابق با IEC 61156-9 اندازه گیری می شوند.
خواص الکتریکی | |
مقاومت DC (20℃) |
93.8Ω/کیلومتر
|
ظرفیت زمین | ≦ 5.6 nF/100m (@1kHz) |
امپدانس مشخصه 100 مگاهرتز |
100Ω±15Ω
|
از دست دادن تبدیل عرضی (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
تاخیر انحرافی | 25 ثانیه / 100 متر |
ویژگی های مکانیکی | |
حداقل شعاع خمشی (دینامیک) |
32 میلی متر
|
حداقل شعاع خمش (استاتیک) |
60 میلی متر
|
حداکثر کشش نصب |
150 نیوتن
|
ظرفیت ضد اکستروژن | 1000 نیوتن / 10 سانتی متر |
قابلیت اشتعال (TPU) | |
مقاومت در برابر شعله TPU | GB/T 18380.12 (IEC 60332-1-2) |
