کابل Cat 6A، کابل شبکه CAT6A، کابل FTP CAT6A، برنامه کابل اترنت CAT 6A
می توان آن را در کابل کشی افقی، به عنوان بخشی از یک سیستم کابل کشی مخابراتی که از خروجی مخابراتی منطقه کار تا پچ پانل در اتاق توزیع گسترش می یابد، و در کابل کشی مسکونی که از خروجی مخابراتی کاربر تا پچ پنل امتداد می یابد، اعمال کرد.
ویژگی های محصول

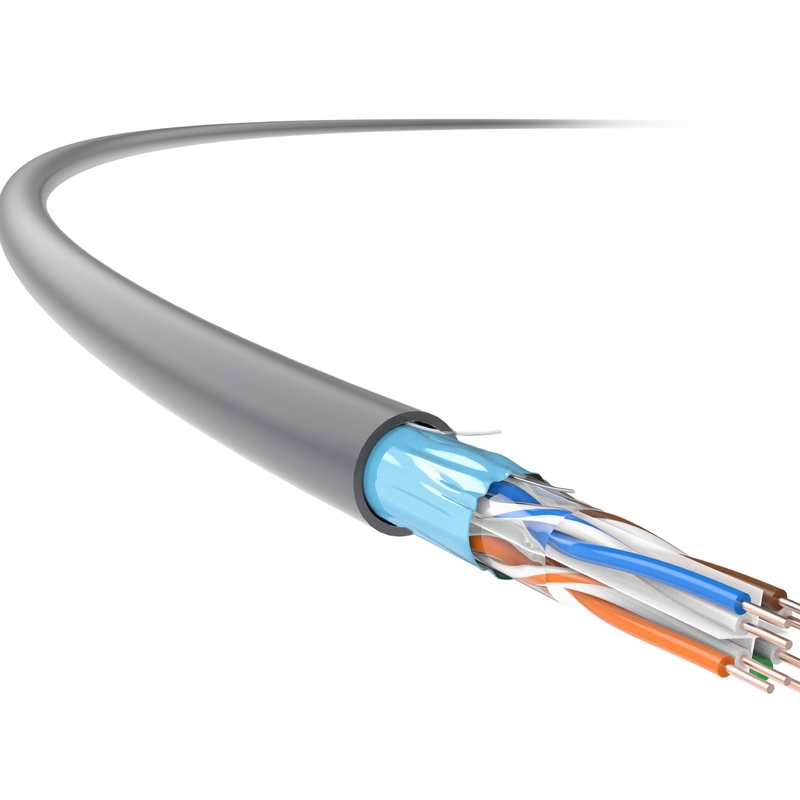

کابل داخلی محافظ Cat 6A، 23 AWG، 4 جفت، U/FTP TC'sاسپلاین متقاطع و پوشش کلی فویل آلومینیومی، بهینه سازی شده است تا شاخص های فنی از جمله Attenuation، NEXT و ANEXT را که از پارامترهای تعیین شده در استانداردهای GB/T 18015.5 (IEC 61156-5) فراتر می رود، به میزان زیادی بهبود بخشد.
به ویژه در برخی مفید استمحیط های الکترومغناطیسی خشنجایی که انتقال کابلی با سرعت بالا و پایدار مورد نیاز است.
در عین حال، بر روی الزامات انتقال بالا در مرکز داده و کابل کشی ساختار یافته در ساختمان های جدید عمل می کند.
استانداردهای کاربردی
TIA/EIA568-C.2
جزییات فنی
عملکرد انتقال | Cat.6A | TC | |||||
فرکانس (MHz) | 4 | 31.25 | 62.5 | 100 | 300 | 500 | 600 |
تضعیف IL (dB/100M) | 3.5 | 10.1 | 14.4 | 18.2 | 28 | 35.4 | 41.4 |
تضعیف تقاطع پایان نزدیک (بعدی، دسی بل) | 100.1 | 88.7 | 83 | 80.1 | 70.4 | 59.6 | 58.6 |
NEXT Power و PS NEXT (dB) | 90.4 | 87.1 | 80.4 | 78.6 | 68.9 | 57.8 | 56.2 |
تضعیف متقابل دور انتهایی سطح برابر (ACR-F، dB) | 95.8 | 91.5 | 87 | 84.1 | 76.4 | 71.6 | 72.6 |
قدرت ACR-F و PS ACR-F (dB) | 91.4 | 88.1 | 85.4 | 86.3 | 76.9 | 69.1 | 67.9 |
ضرر برگشتی (RL, dB) | 40.9 | 41.3 | 37.9 | 35 | 30.7 | 22.7 | 19.7 |
نکات: مقادیر منعکس شده در جدول بالا معمولاً مطابق با IEC 61156-9 اندازه گیری می شوند.
مشخصات فیزیکی | |
اندازه هادی (مقدار اسمی) |
4×2×0.57 (AWG23)
|
قطر بیرونی کابل (اسمی ارزش) |
7.3 میلی متر
|
وزن (305 متر، با بسته، ارزش اسمی) |
18 کیلوگرم
|
خواص الکتریکی | |
مقاومت DC (20℃) |
93.8Ω/کیلومتر
|
ظرفیت زمین | ≦ 5.6 nF/100m (@1kHz) |
امپدانس مشخصه 100 مگاهرتز |
100Ω±15Ω
|
ویژگی های مکانیکی | |
حداقل شعاع خمشی (دینامیک) |
29 میلی متر
|
حداقل شعاع خمش (استاتیک) |
58 میلی متر
|
حداکثر کشش نصب |
100 نیوتن
|
ظرفیت ضد اکستروژن | 1000 نیوتن / 10 سانتی متر |
قابلیت اشتعال (LSZH) | |
مقاومت در برابر شعله (تک سیم) | GB/T 18380.12 (IEC 60332-1-2) |
مقاومت در برابر شعله (سیم های دسته دار) | GB/T 18380.35 (IEC 60332-3-24) |
تراکم دود | GB/T 17651 (IEC 61034-1/-2) |
گاز هالوژن خطرناک | GB/T 17650.1/.2 (IEC 60754-1/-2) |
