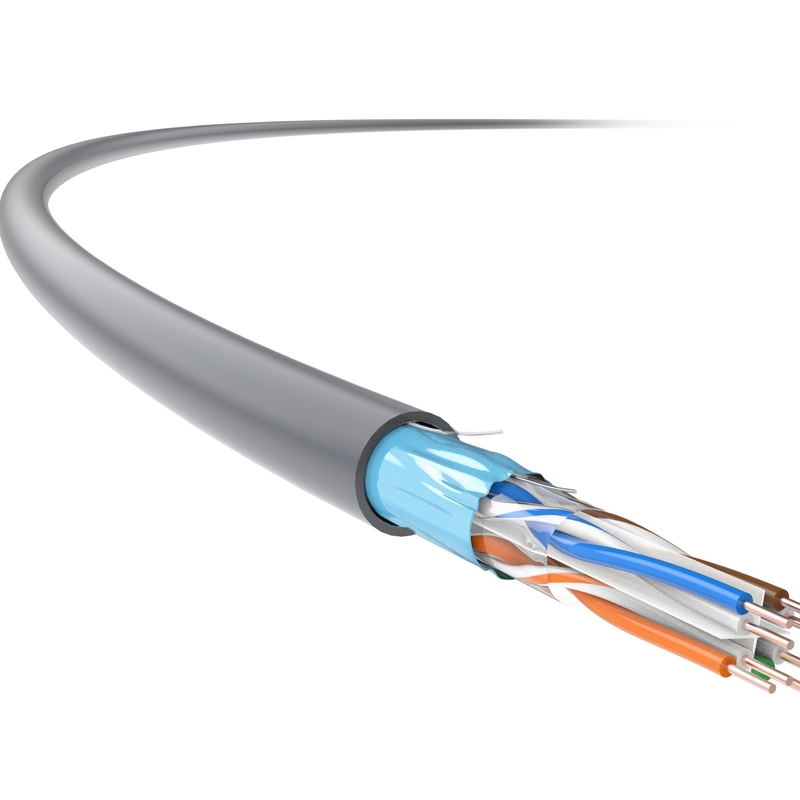

کابل Cat 6، کابل شبکه Cat 6، کابل اترنت Cat 6، کابل FTP Cat 6
سری U/FTP-11 TC، سیستم کابل کشی محافظ Cat 6 داخلی، دارایفرکانس تست تا 350 مگاهرتز، بالاتر از سایر کابل های Cat 6 با استاندارد صنعتی 250 مگاهرتز.
در ضمن ساپورت میکنهبرنامههای 5G Base-T و Power Over Ethernet (POE/POE+).
ویژگی های محصول
ساختار محافظ برای بهترین عملکرد ANEXT و کاربردهای 5G Base-T طراحی شده است، به ویژه در برخی موارد مفید است.محیط های الکترومغناطیسی خشنجایی که انتقال کابلی با سرعت بالا و پایدار مورد نیاز است.
در عین حال، به الزامات کابل کشی ساخت یافته در ساختمان های جدید عمل می کند.
استانداردهای کاربردی
TIA/EIA568-C.2
جزییات فنی
عملکرد انتقال | گربه.6 | TC | |||||
فرکانس (MHz) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
تضعیف IL (dB/100M) | 3.3 | 9.3 | 13.2 | 16.7 | 22.3 | 25.1 | 30.8 |
تضعیف تقاطع پایان نزدیک (بعدی، دسی بل) | 94.1 | 76.1 | 78.7 | 77.4 | 70.2 | 68 | 68.3 |
NEXT Power و PS NEXT (dB) | 86.4 | 70.5 | 69.5 | 58 | 49.7 | 52.8 | 46.8 |
تضعیف متقابل دور انتهایی سطح برابر (ACR-F، dB) | 99.4 | 94.5 | 75.7 | 66.4 | 52.7 | 51.6 | 45.2 |
قدرت ACR-F و PS ACR-F (dB) | 84.6 | 73.8 | 58.2 | 58.9 | 44 | 44 | 40 |
ضرر برگشتی (RL, dB) | 40.8 | 43.4 | 33.9 | 42.6 | 30 | 21.8 | 18.8 |
نکات: مقادیر منعکس شده در جدول بالا معمولاً مطابق با IEC 61156-9 اندازه گیری می شوند.
مشخصات فیزیکی | |
اندازه هادی (مقدار اسمی) |
4×2×0.57 (AWG23)
|
قطر بیرونی کابل (اسمی ارزش) |
8.0 میلی متر
|
وزن (305 متر، با بسته، ارزش اسمی) |
17 کیلوگرم
|
خواص الکتریکی | |
از دست دادن تبدیل عرضی (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
تاخیر انحرافی | 25 ثانیه / 100 متر |
NVP |
69%
|
قدرت از طریق اترنت (POE) | توان تقویت شده از طریق اترنت تحت IEEE 802.3at |
ویژگی های مکانیکی | |
ظرفیت ضد اکستروژن | 1000 نیوتن / 10 سانتی متر |
ظرفیت ضد ضربه | ≥ 10 بار |
محدوده دمای نصب | -0℃ ~+40℃ |
محدوده دمای کاری | -20℃ ~+75℃ |
قابلیت اشتعال (LSZH) | |
مقاومت در برابر شعله (تک سیم) | GB/T 18380.12 (IEC 60332-1-2) |
مقاومت در برابر شعله (سیم های دسته دار)
|
GB/T 18380.35 (IEC 60332-3-24)
|
تراکم دود | GB/T 17651 (IEC 61034-1/-2) |
گاز هالوژن خطرناک | GB/T 17650.1/.2 (IEC 60754-1/-2) |
