کابل UTP Cat 6، کابل ضد جونده، کابل Cat 6 ضد موش، کابل مقاوم در برابر جوندگان، برنامه 24 AWG
می توان آن را در کابل کشی افقی، به عنوان بخشی از یک سیستم کابل کشی مخابراتی که از خروجی مخابراتی منطقه کار تا پچ پانل در اتاق توزیع گسترش می یابد، و در کابل کشی مسکونی که از خروجی مخابراتی کاربر تا پچ پنل امتداد می یابد، اعمال کرد.
ویژگی های محصول

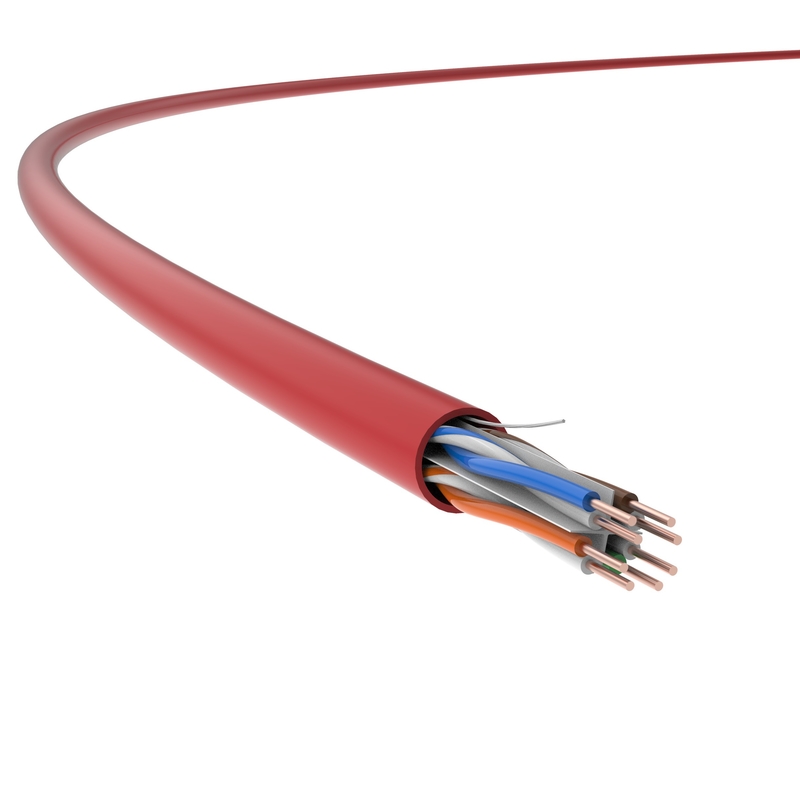

کابل TC's Cat 6، 24 AWG، 4 جفت، بدون محافظ برای فضای داخلیاسپلاین متقاطع،با ژاکت بیرونی در مواد مخصوص مقاوم در برابر جوندگان، بهینه سازی شده است تا شاخص های فنی، از جمله Attenuation و NEXT را که از پارامترهای مشخص شده در استانداردهای GB/T 18015.5 (IEC 61156-5) فراتر می رود، به شدت افزایش دهد.
در عین حال، الزامات انتقال بالا در مرکز داده، و کابل کشی ساخت یافته در ساختمان های جدید را نیز رعایت می کند.
استانداردهای کاربردی
TIA/EIA568-C.2
جزییات فنی
عملکرد انتقال | گربه.6 | TC | |||||
فرکانس (MHz) | 4 | 31.25 | 62.5 | 100 | 200 | 250 | 350 |
تضعیف IL (dB/100M) | 3.2 | 9.5 | 13.7 | 17.5 | 23.1 | 27.9 | 31 |
تضعیف تقاطع پایان نزدیک (بعدی، دسی بل) | 94.7 | 63.2 | 67.3 | 62.7 | 63.9 | 55.8 | 48.2 |
NEXT Power و PS NEXT (dB) | 78 | 63.3 | 67.4 | 61.2 | 54.3 | 52.9 | 50.9 |
تضعیف متقابل دور انتهایی سطح برابر (ACR-F، dB) | 77 | 78.9 | 84.5 | 83.8 | 84.9 | 70.5 | 60.9 |
قدرت ACR-F و PS ACR-F (dB) | 72.8 | 62.8 | 72.4 | 70.9 | 69.7 | 65.3 | 60.3 |
ضرر برگشتی (RL, dB) | 32.8 | 38.6 | 32.8 | 38.6 | 32.5 | 27.8 | 25.3 |
نکات: مقادیر منعکس شده در جدول بالا معمولاً مطابق با IEC 61156-9 اندازه گیری می شوند.
مشخصات فیزیکی | |
اندازه هادی (مقدار اسمی) |
4×2×0.53 (AWG24)
|
قطر بیرونی کابل (اسمی ارزش) |
6.0 میلی متر
|
وزن (305 متر، با بسته، ارزش اسمی) |
13 کیلوگرم
|
خواص الکتریکی | |
از دست دادن تبدیل عرضی (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
تاخیر انحرافی | 45 ثانیه / 100 متر |
NVP |
65%
|
قدرت از طریق اترنت (POE) | توان تقویت شده از طریق اترنت تحت IEEE 802.3at |
ویژگی های مکانیکی | |
حداقل شعاع خمشی (دینامیک) |
24 میلی متر
|
حداقل شعاع خمش (استاتیک) |
48 میلی متر
|
حداکثر کشش نصب |
100 نیوتن
|
قابلیت اشتعال (جوندگانمقاومLSZH) | |
مقاومت در برابر شعله (تک سیم) | GB/T 18380.12 (IEC 60332-1-2) |
تراکم دود | GB/T 17651 (IEC 61034-1/-2) |
گاز هالوژن خطرناک | GB/T 17650.1/.2 (IEC 60754-1/-2) |
