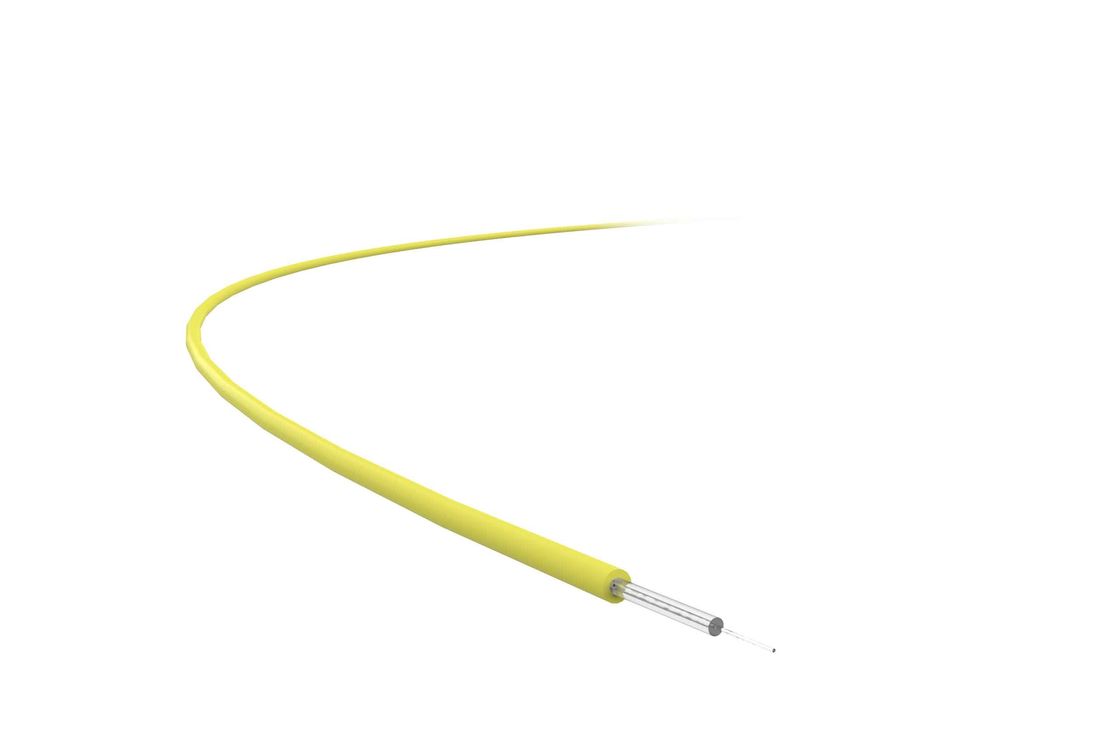

جزئیات محصول
محل منبع: چین
نام تجاری: TC
شماره مدل: Singlemode G.657A2
شرایط پرداخت و حمل و نقل
مینی شعاع خمیده: |
7.5 میلی متر |
طول موج: |
1260 نانومتر تا 1625 نانومتر |
حداکثر فیبر. ارزش: |
0.2 ps/√km |
طول موج پراکندگی صفر: |
1300-1322 نانومتر |
قطر روکش: |
0.7 ± 125 میکرومتر |
قطر پوشش: |
5 24 245 میکرومتر |
روکش غیرنشی: |
3.0 ≤ |
درجه پیچ: |
≥4 متر |
مینی شعاع خمیده: |
7.5 میلی متر |
طول موج: |
1260 نانومتر تا 1625 نانومتر |
حداکثر فیبر. ارزش: |
0.2 ps/√km |
طول موج پراکندگی صفر: |
1300-1322 نانومتر |
قطر روکش: |
0.7 ± 125 میکرومتر |
قطر پوشش: |
5 24 245 میکرومتر |
روکش غیرنشی: |
3.0 ≤ |
درجه پیچ: |
≥4 متر |
کاربرد محصول
خم کردن غیر حساس فیبر تک حالت برای شبکه دسترسی دارای تمام ویژگی هایی است که غیر پراکندگی جابجا شده یکی دارد، و لذت می برد حتی عملکرد خم شدن عالی در1260nm-1625nmطول موج انتقال.
در شرایطی که خم کردن طول موج طولانی مورد نیاز است، شعاع خم آن استبه حداقل 7.5mm کاهش یافته است،در حالی که آن را اضافیکاهش در طول موج 1625nm 0.8dB استاین فیبر برای ساختارهای مختلف کابل های فیبر نوری، به ویژه برای کابل های فشرده و قطره ای مناسب برای فیبر به خانه (FTTH) و فیبر به ساختمان (FTTB) استفاده می شود.
ویژگی های محصول
فایبر تک حالت غیر حساس به خم برای شبکه دسترسی از پارامترهای مشخص شده در توصیه G ITU-T فراتر می رود.652.د/گ657.A2 و استاندارد های IEC60973-2-50 B1.3/B6
این شرکت در فناوری VAD سرمایه گذاری می کند که منجر به پروفایل ثابت شاخص شکاف فیبر تک حالت، اندازه های هندسی دقیق و عملکرد خم شدن بسیار خوب می شود.جذب آب در حدود 1383nm، ارائه طول موج انتقال گسترش یافته از1260nm تا 1625nm· قابلیت خم شدن فوق العاده آن می تواند به خواسته های ویژه در شعاع خم شدن پاسخ دهد؛ با فیبر های موجود تحت G سازگار است.652.D استانداردها؛ اندازه هندسی دقیق آن تضمین از دست دادن کم و اتصال قدرت بالا؛ علاوه بر این، PMD آن به انتقال سرعت داده های بلند و متوسط کمک می کند.
جزئیات فنی
| خواص مکانیکی | شرایط | واحد | ارزش |
| آزمایش تنش | % | ≥1.02 | |
| N | ≥91 | ||
| متوسط | ≥0.704 | ||
| نیروی جدا کردن پوشش | مقدار اوج ارزش متوسط معمولی |
N N |
1.3-8.9 |
| 1.9 | |||
| قدرت کششی | احتمال وایبول 50 درصد احتمال وایبول 15 درصد |
Mpa Mpa |
≥ 4000 |
| ≥3050 | |||
| پارامتر خستگی پویا (Nd) | ≥20 |
| از دست دادن میکروبند | شرایط | واحد | ارزش |
| 10 دایره Φ30mm | 1550nm | دی بی | ≥0.3 |
| 10 دایره Φ30mm | 1625nm | دی بی | ≥0.1 |
| 10 دایره Φ20mm | 1550nm | دی بی | ≥0.1 |
| 10 دایره Φ20mm | 1625nm | دی بی | ≥0.2 |
| 10 دایره Φ15mm | 1550nm | دی بی | ≥0.4 |
| 10 دایره Φ15mm | 1625nm | دی بی | ≥0.8 |
| خواص نوری | شرایط | واحد | ارزش |
| کاهش | 1310nm | dB/km | ≤0.36 |
| 1550nm | dB/km | ≤0.22 | |
| 1383nm | dB/km | ≤0.35 | |
| 1310-1625nm | dB/km | ≤0.36 | |
| طول موج پراکندگی صفر | nm | ۱۳۰۰- ۱۳۲۲ | |
| شیب صفر پراکندگی | ps/(nm·km) | ≤0.091 | |
| ارزش معمولی شیب صفر پراکندگی | ps/(nm·km) | 0.086 |
| پراکندگی حالت قطبی (PMD) | شرایط | واحد | ارزش |
| حداکثر مقدار فیبر تک | PS/√km | 0.2 | |
| مقدار PMD (M = 20، Q = 0.01%) | PS/√km | 0.1 | |
| ارزش معمولی | PS/√km | 0.04 | |
| طول موج قطع λ | nm | ≤1260 | |
| طول موج قطع λc | nm | 1150 تا 1330 | |
| قطر میدان حالت (MFD) | 1310nm | μm | 8.7±0.4 |
| 1550nm | μm | 9.8±0.5 | |
| شاخص شکنندگی موثر | 1310nm | 1.4672 | |
| 1550nm | 1.4683 | ||
| عدم تداوم ضخامت | 1310nm | دی بی | ≤0.03 |
| 1550nm | دی بی | ≤0.03 |
| خواص هندسی | شرایط | واحد | ارزش |
| قطر پوشش | μm | 125±0.7 | |
| پوشش غیر گرد | % | ≤0.8 | |
| انحراف تمرکز هسته/پوش | μm | ≤0.5 | |
| قطر پوشش | μm | 245±5 | |
| انحراف غلظت پوشش/پرت | μm | ≤12 | |
| پوشش غیر دایره ای | % | ≤3.0 | |
| درجه ورپ | m | ≥4 |
| خواص محیط زیست | شرایط | واحد | ارزش |
| کاهش اضافی چرخه دمای | -60°C تا +85°C | dB/km | ≤0.05 |
| کاهش بیشتر پیری ناشی از رطوبت گرمایی | 85°C، RH85٪، 30 روز | dB/km | ≤0.05 |
| کاهش بیشتر پیری ناشی از غرق شدن | ۲۳ درجه سانتیگراد، ۳۰ روز | dB/km | ≤0.05 |
| کاهش اضافی پیری گرمای خشک | 85 درجه سانتیگراد، 30 روز | dB/km | ≤0.05 |
