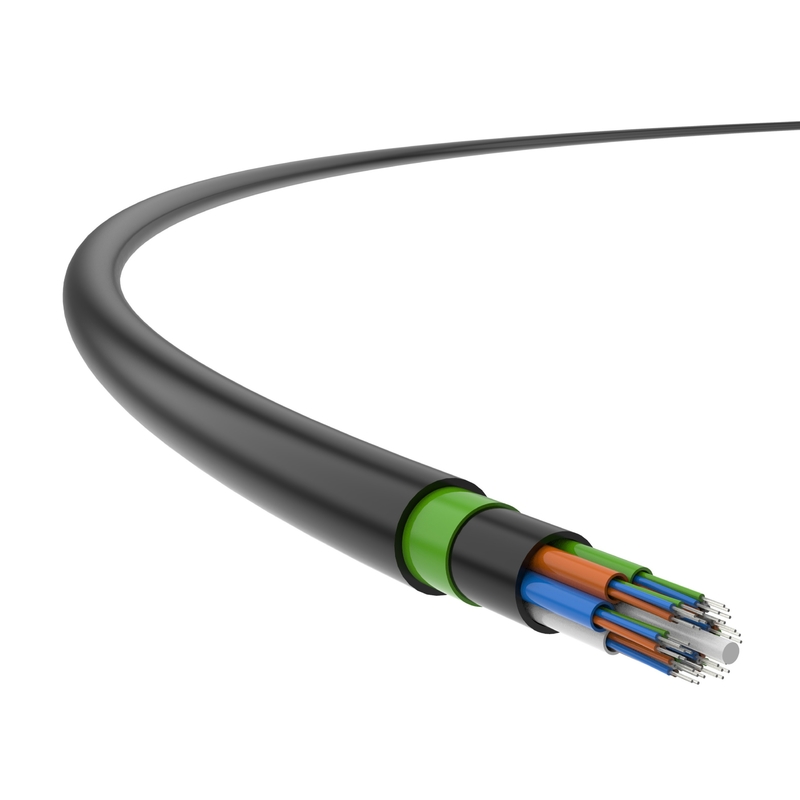

PSP Armor Indoor Fiber Optic Cable Singlemode Gel Jelly Filled Cable

کابل فیبر نوری داخلی PSP Armor کابل ژله ای تک حالته

محصولات - کابل فیبر نوری
  • برجسته

    کابل فیبر نوری داخلی تک حالته

    ,

    کابل فیبر نوری داخلی زره ​​پوش PSP

    ,

    کابل فیبر نوری ژله ای تک حالته

  • کاربرد
    سرپوشیده
  • نوع فیبر
    حالت تک
  • شماره فیبر
    سفارشی
  • رعایت استانداردها
    YD/T 1258.4; YD/T 1258.4; ICEA- 596; ICEA- 596; GR-409; GR-409
  • مقاومت کششی مجاز
    400/1000
  • مقاومت در برابر خرد شدن مجاز
    1000/3000
  • شعاع خم شدن
    20D/10D
  • رنگ
    مشکی
  • محل منبع
    چین
  • نام تجاری
    TC
  • گواهی
    UL, RoSH, REACH, CE
  • شماره مدل
    GJFZY53 (FR)

کابل فیبر نوری داخلی PSP Armor کابل ژله ای تک حالته

  • PSP Armor Indoor Fiber Optic Cable Singlemode Gel Jelly Filled Cable
دریافت قیمت اکنون تماس بگیرید

کابل فیبر نوری ژله ای پر شده، کابل نوری پر شده با ژل، کابل فیبر نوری مقاوم در برابر آتش، کاربرد کابل فیبر نوری SM/MM



کابل مقاوم در برابر آتش فیبر نوری برای استفاده در کابل کشی ساختار داخلی و همچنین اتصالات بین دستگاه های توزیع فیبر نوری در فضای باز و داخلی استفاده می شود.



داخل کابل فیبر نوری مقاوم در برابر آتش GJFZY53،الیاف 250 میکرومتردر لوله های شل ساخته شده از مواد پلی استر با مدول بالا، پر از ترکیبات مقاوم در برابر آب قرار می گیرند.



کابل فیبر نوری توسط یک عضو استحکام غیر فلزی در مرکز قرار گرفته است.برای برخی از کابل های فیبر نوری با چندین هسته،یک لایه PEباید در خارج اضافه شود.



لوله های شل در اطراف عضو استحکام به یک هسته کابل فشرده و دایره ای رشته می شوند.در خارج از هسته، لایه ای از ژاکت داخلی مقاوم در برابر شعله اکسترود شده است.زره PSPسپس به صورت طولی قبل از اکسترود شدن ژاکت بیرونی پلی اتیلن (PE) روی آن اعمال می شود.





ویژگی های محصول



  • کابل مقاوم در برابر آتش فیبر نوری عملکرد مکانیکی عالی، عملکرد دما و مقاومت در برابر آتش را ارائه می دهد.
  • مواد لوله شل مقاومت خوبی در برابر عملکرد هیدرولیز و استحکام بالا دارد.
  • ژل های ویژه ای در داخل لوله های شل پر می شوند که برای محافظت از فیبرهای نوری بسیار مهم هستند.
  • کابل فیبر نوری از صنایع پردازشی دقیق و طراحی منطقی به روش علمی برخوردار است.
  • ژاکت ساخته شده استمواد آلومینیوم-PE.





استانداردهای کاربردی



YD/T 1258.4;ICEA- 596;GR-409;IEC 60794;IEC 60331-25





کد رنگ
(2-12 هسته)		 1 2 3 4 5 6 7 8 9 10 11 12
آبی نارنجی سبز رنگ قهوه ای سنگ لوح سفید قرمز مشکی رنگ زرد بنفش گل سرخ آبی





شعله
مقاومت		 استاندارد اشتعال پذیری تک سیم: GB/T 18380.12-
2008		 استاندارد اشتعال برای سیم های دسته دار: GB/T 18380.35-
2008



ژاکت: کابل 50 میلی متری را جدا کنید، ژاکت خالی را به صورت افقی قرار دهید و با استفاده از لامپ الکلی به مدت 4-5 ثانیه بسوزانید.پس از برداشته شدن منبع آتش، کمتر از 2 ثانیه خاموش می شود.
نخ آرامید: به پودر تبدیل می شود و بلافاصله پس از برداشتن منبع آتش خاموش می شود







جزییات فنی



  خواص نوری
نوع نوری
فیبر		 تضعیفی تزریق
پهنای باند (OFL)		 مدال موثر
پهنای باند		 10 پیوند اترنت
طول SX		 حداقلشعاع خم شدن
(میلی متر)
1310 نانومتر/1550 نانومتر 850/1300 نانومتر 850 نانومتر 850 نانومتر 　
مقدار معمولی (dB/km) حداکثرمقدار (dB/km) مگاهرتز · کیلومتر مگاهرتز · کیلومتر 　 　
SM 9/125 0.36/0.22 0.4/0.3 / / / 16
　 850 نانومتر/1300 نانومتر 　 　 　 　
　 ارزش معمولی
(dB/km)		 حداکثرارزش
(dB/km)		 　 　 　 　
MM62.5/125 OM1 3.0/1.0 3.5/1.5 ≥ 200/500 / / 30
MM50/125 OM2 3.0/1.0 3.5/1.5 ≥ 500/500 / ≥ 150 30
MM50/125 OM3 3.0/1.0 3.5/1.5 ≥ 1500/500 ≥ 2000 ≥ 300 30
MM50/125 OM4 3.0/1.0 3.5/1.5 ≥ 3500/500 ≥ 4700 ≥ 550 30





  مشخصات ساختار
تعداد فیبر وزن (کیلوگرم بر کیلومتر) مقاومت کششی مجاز
بلند مدت/کوتاه مدت، N		 مقاومت در برابر خرد شدن مجاز
بلند مدت/کوتاه مدت،
N/100mm		 شعاع خم شدن
دینامیک/استاتیک، میلی متر
6 تا 36 239 400/1000 1000/3000 20D/10D
48 تا 60 260 400/1000 1000/3000 20D/10D
72 277 400/1000 1000/3000 20D/10D
96 329 400/1000 1000/3000 20D/10D
